Systemy wentylacyjne

Systemy wentylacyjne kanałów płaskich stosowane są głównie w wentylacji pomieszczeń o ograniczonej przestrzeni.
Ze względu na niewielką wysokość kanałów, są łatwe do zamaskowania w przestrzeniach podstropowych. Prostokątne kanały wentylacyjne są kompaktowe, dzięki temu znajdują zastosowanie w wentylacji łazienek, toalet, kuchni, czyli wszędzie tam, gdzie mamy ograniczone miejsce.

Systemy wentylacyjne kanałów okrągłych stosowane są głównie w wentylacji pomieszczeń o nieograniczonej przestrzeni.

Kanały i kształtki wentylacyjne produkowane są z tworzywa sztucznego, co gwarantuje ich odporność na oddziaływanie czynników takich jak wilgoć.
Oferowane przez nasz sklep kanały wentylacyjne wykonane są z tworzywa sztucznego PVC (polichlorku winylu). Kształtki z tworzywa ABS w kolorze białym.

Istnieje możliwość samodzielnego przycinania kanałów, dzięki temu w łatwy sposób można uzyskać ich odpowiednią długość.

Systemy wentylacyjne muszą cechować się odpowiednią szczelnością. Kanały i kształtki łączy się ze sobą metodą na wcisk.

Przy użyciu odpowiednich redukcji i kolanek w łatwy sposób można przejść z systemu płaskiego na okrągły i odwrotnie.

Przekrój kanału 55x110 mm w przybliżeniu odpowiada średnicy kanału okrągłego Ø 100 mm.
Przekrój kanału 60x120 mm w przybliżeniu odpowiada średnicy kanału okrągłego Ø 100 mm.
Przekrój kanału 60x204 mm w przybliżeniu odpowiada średnicy kanału okrągłego Ø 125 mm.
Przekrój kanału 75x150 mm w przybliżeniu odpowiada średnicy kanału okrągłego Ø 125 mm.




Zasady łączenia kanałów i kształtek wentylacyjnych

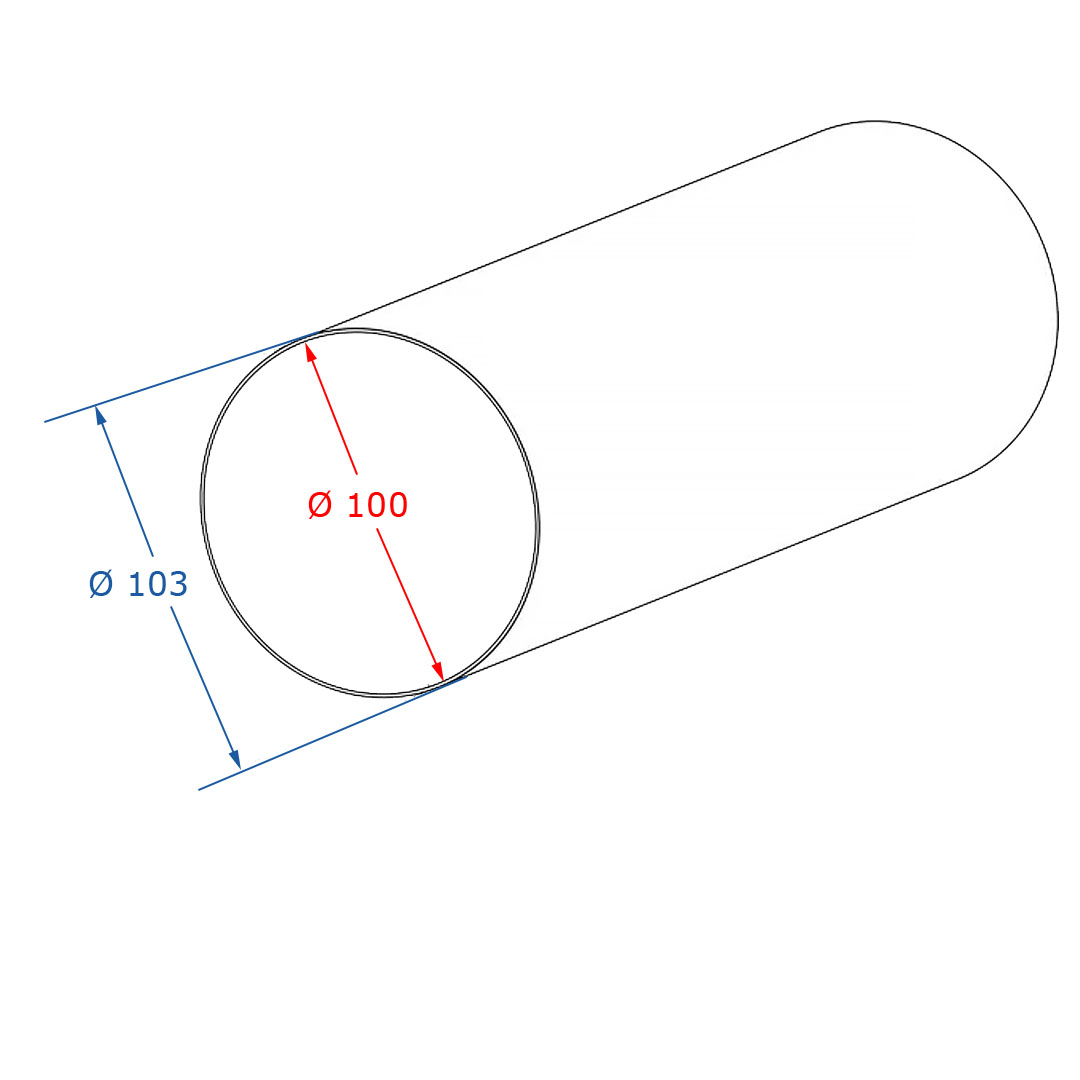

Kanały wentylacyjne okrągłe łączą się z kształtkami na takiej zasadzie, że końcówki kształtek są minimalnie mniejsze od wymiarów kanału, dlatego kształtki łącza się z kanałem wchodząc do jego środka.

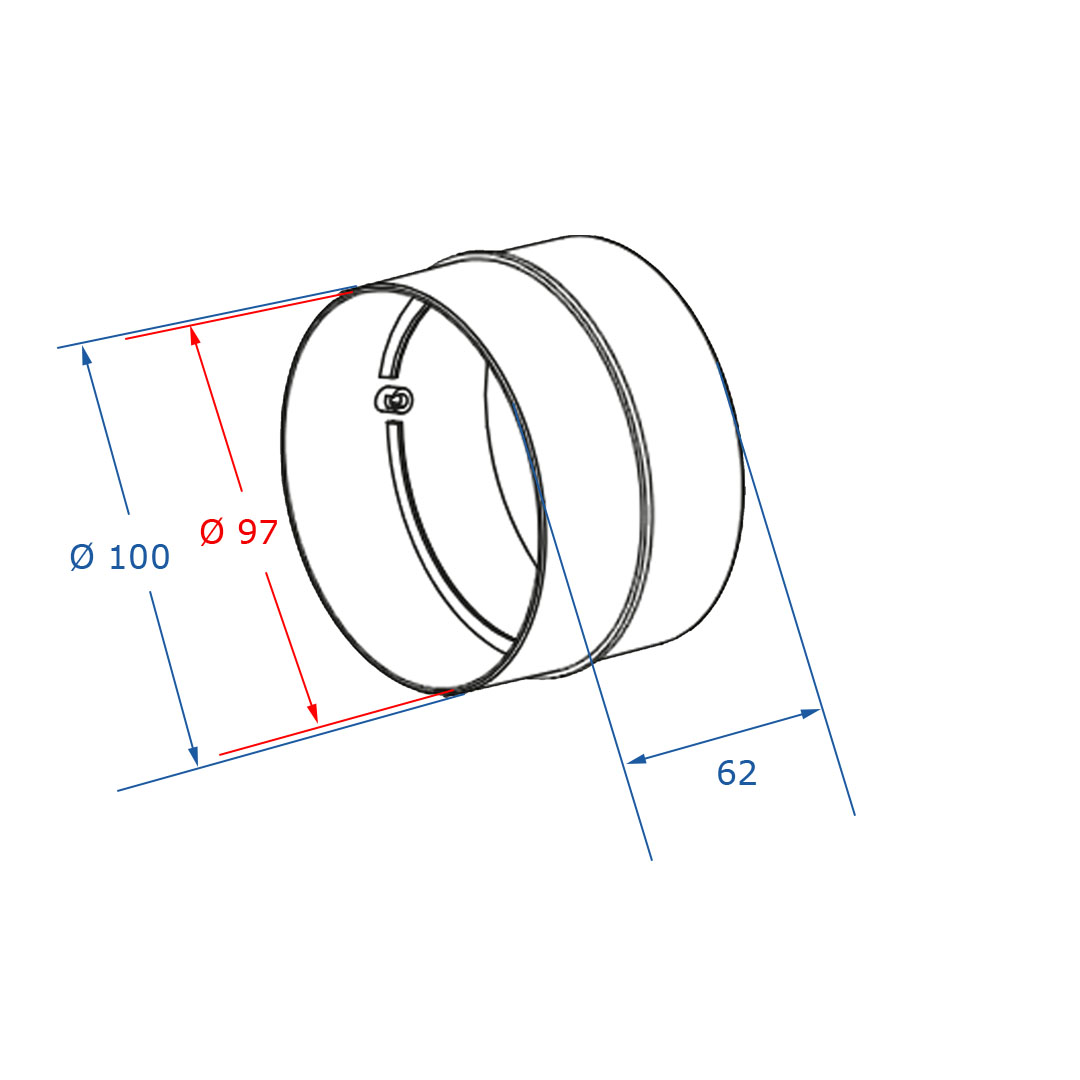

System kanałów okrągłych - kształtka wchodzi do wewnątrz kanału gdy


W taki sposób z okrągłym kanałem wentylacyjnym łączą się: łączniki kanałów okrągłych, łączniki kanałów okrągłych z zaworem zwrotnym, kolana okrągłe 15º, 45° i 90°, trójniki okrągłe, kołnierze przyścienne z zaworem, redukcja wielośrednicowa.

Do łączenia ze sobą dwóch okrągłych kanałów wentylacyjnych PVC stosuje się łączniki.

Do mocowania kanałów do podłoża stosuje się uchwyty mocujące – dolną cześć uchwytu należy przymocować do ściany lub sufitu, umieścić w nim kanał, a następnie zamknąć uchwyt zatrzaskowo.

Do zakrycia otworu na ścianie lub w stropie, gdzie przeprowadzany jest kanał wentylacyjny, stosuje się kołnierze przyścienne.



Kanały wentylacyjne prostokątne
z kształtkami łączą się nieco inaczej niż w przypadku systemu kanałów okrągłych.

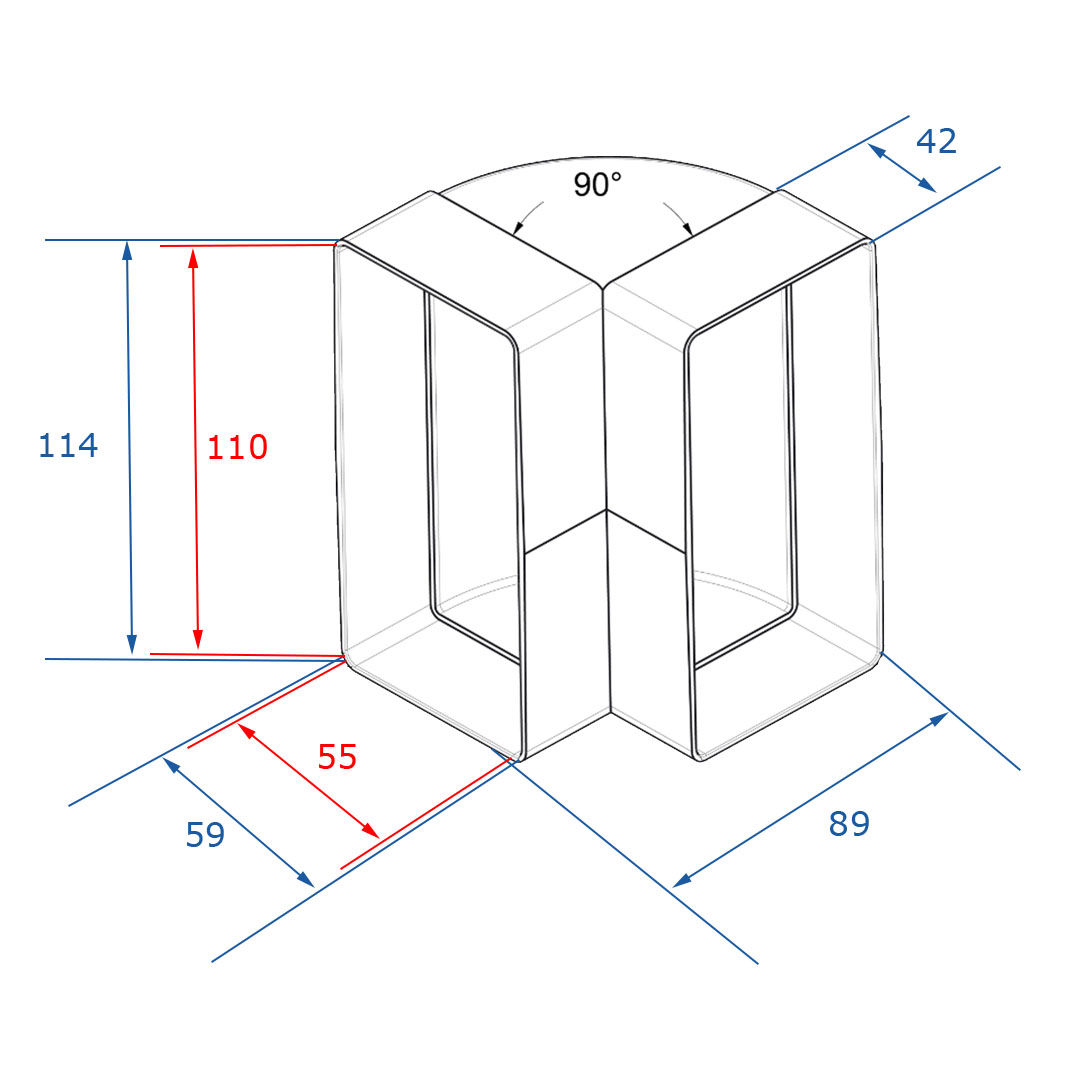

Kanały płaskie w większości łączą się z kształtkami na takiej zasadzie, że końcówka kształtki ma wymiar większy niż przekrój kanału – dlatego kształtka nachodzi na kanał.

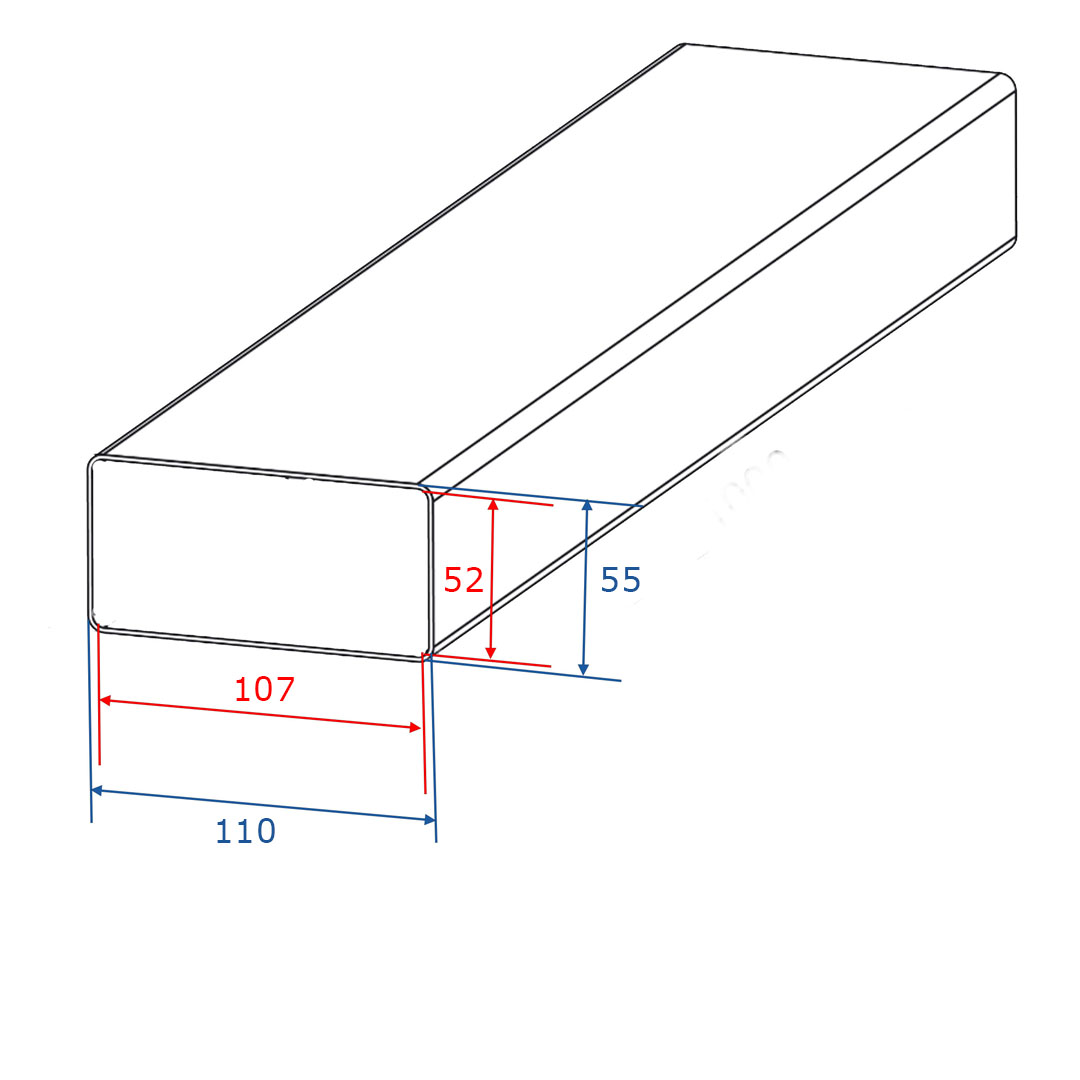

System kanałów płaskich - kształtka nachodzi na kanał gdy



Kształtki nachodzące na kanał: łączniki kanałów płaskich, łączniki kanałów płaskich z zaworem zwrotnym, kolana pionowe 90°, kolana poziome 45° i 90°, trójniki płaskie.



Kształtki o przekrojach zmiennych - pozwalają na przejście z systemu okrągłego na płaski i odwrotnie.  Zazwyczaj łączą się w taki sposób, że kształtka łączy się bezpośrednio z kanałem nachodząc na niego. Są wyjątki gdzie kształtka z jednej strony nachodzi na kanał natomiast z drugiej strony wchodzi do wnętrza kanału.


Do łączenia ze sobą dwóch kanałów wentylacyjnych płaskich PVC stosuje się łączniki.

Do mocowania kanałów do podłoża stosuje się uchwyty mocujące – uchwyt kanału płaskiego należy przymocować do ściany lub sufitu w odpowiednich odstępach, a następnie umieścić w nich złożony system.

Do zakrycia otworu na ścianie lub w stropie, gdzie przeprowadzany jest kanał wentylacyjny, stosuje się kołnierze przyścienne.
