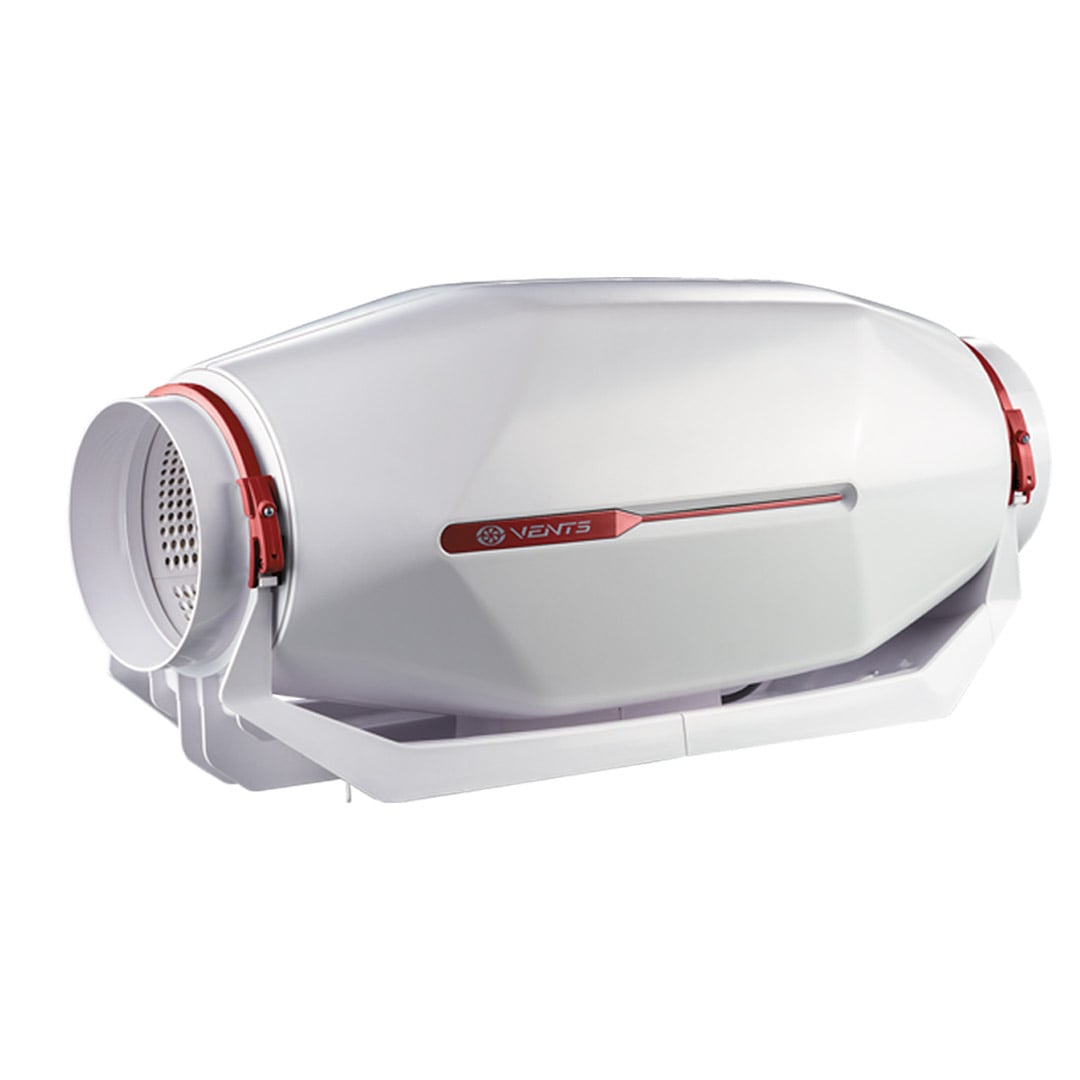

Wentylator kanałowy w obudowie izolowanej - Stream 150/160

Wentylator kanałowy

Vents - Stream 150/160

Wentylator kanałowy o przepływie mieszanym, w izolowanej akustycznie obudowie, trzybiegowy, do montażu z kanałami okrągłymi o średnicy 150 lub 160 mm

ZASTOSOWANIE

Wentylatory Stream polecane są w celu uzyskania wydajnej wentylacji nawiewno-wywiewnej pomieszczeń o wysokich wymogach dotyczących zużycia energii oraz poziomu hałasu.
Wentylatory Stream łączą w sobie szerokie możliwości i wysokie właściwości użytkowe, zapewniają duży przepływ powietrza i wysokie ciśnienie.

KONSTRUKCJA

Obudowa i wirnik wykonane są z wysokiej jakości tworzywa sztucznego w kolorze białym.
Wewnętrzna perforacja przepuszcza fale dźwiękowe i kieruje nimi do warstwy materiału dźwiękochłonnego.
Obudowa jest wewnętrznie izolowana cieplnie i akustycznie wełną mineralną o grubości 50 mm.
Perforacja obudowy i materiał dźwiękochłonny zapewniają tłumienie dźwięku w szerokim zakresie częstotliwości.
Ze względu na stożkowy kształt wirnika i specjalnie ukształtowane łopatki, zwiększa się prędkość kołowa przepływu powietrza, zapewniając wyższe ciśnienie i wydajność w porównaniu do standardowych wentylatorów osiowych.
Wentylator wyposażony jest w szczelną skrzynkę zaciskową do podłączenia urządzenia do sieci elektrycznej.

SILNIK

Jednofazowe, energooszczędne silniki trójbiegowe o niskim zapotrzebowaniu na energię.
Silniki wentylatorów są wyposażone w bezpieczniki termiczne zabezpieczające przed przeciążeniem.
Łożyska kulkowe zapewniają długą żywotność (około 40 000 godzin pracy ciągłej).
Klasa ochrony silnika IPX4.

MONTAŻ

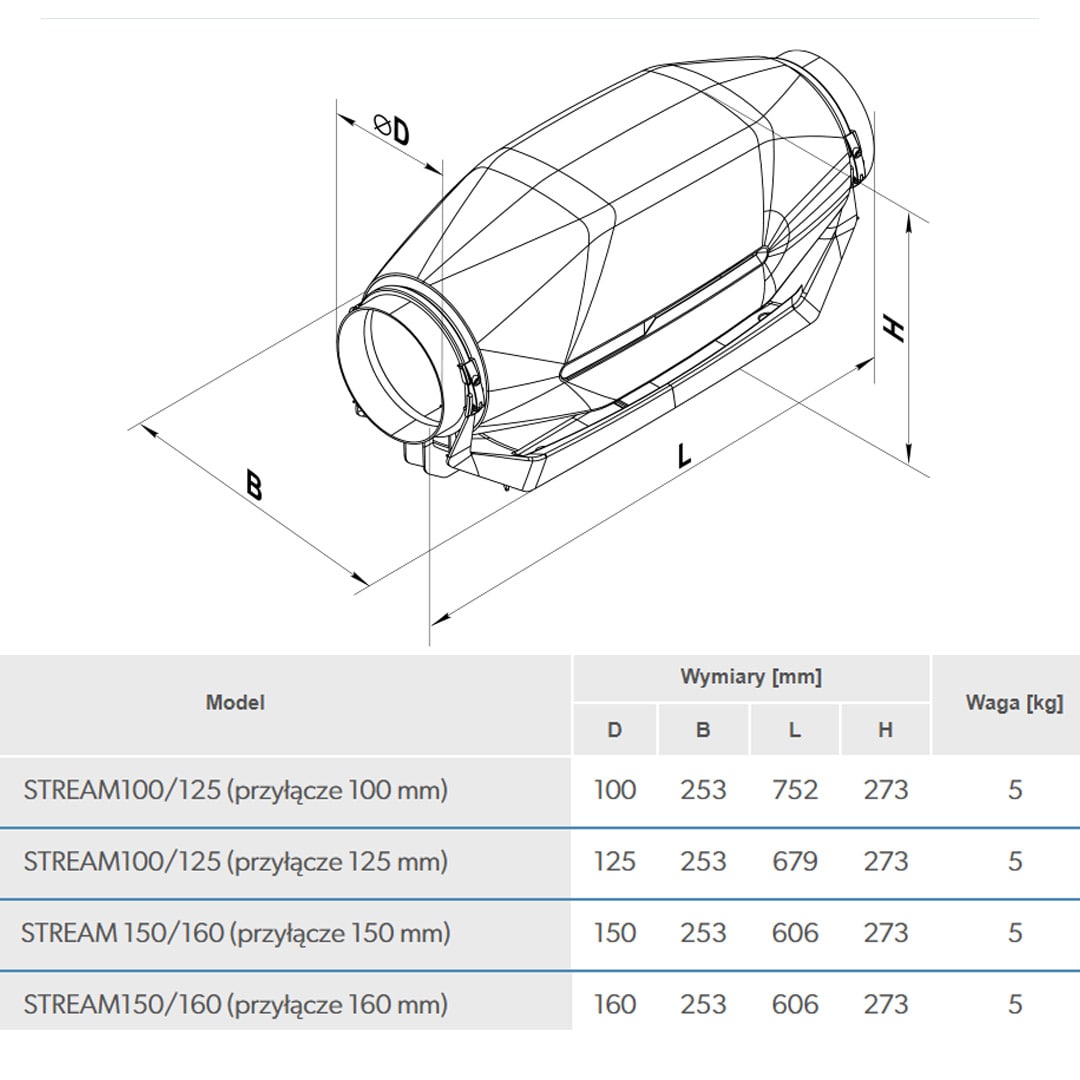

Wentylator kompatybilny z okrągłymi kanałami wentylacyjnymi o średnicy Ø 150 mm i Ø 160 mm.
Średnica króćców w modelu Stream 150/160 jest regulowana za pomocą gumowej uszczelki.
Wentylator można montować na początku, w środku lub na końcu systemu kanałów wentylacyjnych.
Dopuszczalny jest montaż pod dowolnym kątem względem osi wentylatora.
Obudowa wentylatora wyposażona jest w uchwyty montażowe umożliwiające montaż na podłodze, ścianie lub
suficie

Od strony rury ssącej należy zainstalować:
w instalacji poziomej — kanał o długości co najmniej 1 m;
w instalacji pionowej — daszek zapobiegający przedostawaniu się wilgoci do wentylatora.
Króciec wylotowy musi być zawsze podłączony do przewodu powietrznego.

Przyłączenie elektryczne oraz instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

REGULACJA PRĘDKOŚCI

Silnik trzybiegowy można sterować za pomocą zewnętrznego przełącznika biegów P3-1-300.


Gwarancja producenta 2 lata.
