Cichy wentylator łazienkowy - z czujnikiem wilgotności - Silent KWS 100 H - z panelem Trax PTCB - k. czarny mat

Wentylator łazienkowy

AWENTA - Silent KWS 100 H + panel TRAX PTCB 100 M

Cichy wentylator łazienkowy z dekoracyjnym płaskim panelem w kolorze czarnym mat.
Wentylator wyposażony w czujnik wilgotności i opóźnienie czasu wyłączenia.
Innowacyjny wentylator o nowoczesnej stylistyce, niskim zużyciu energii i bardzo cichej pracy.

Wydajność: 75 m³/h

Moc: 5 W

Poziom głośności: 26 dB(A)

Podłączenie do kanału o średnicy: 100 mm

Wymiary zewnętrzne (panel): 159 x 159 mm

Głębokość montażu: 77 mm

Wyposażenie: czujnik wilgotności - higrostat, wyłącznik czasowy - timer

Kolor: korpus wentylatora - biały, front z tworzywa ABS - czarny mat

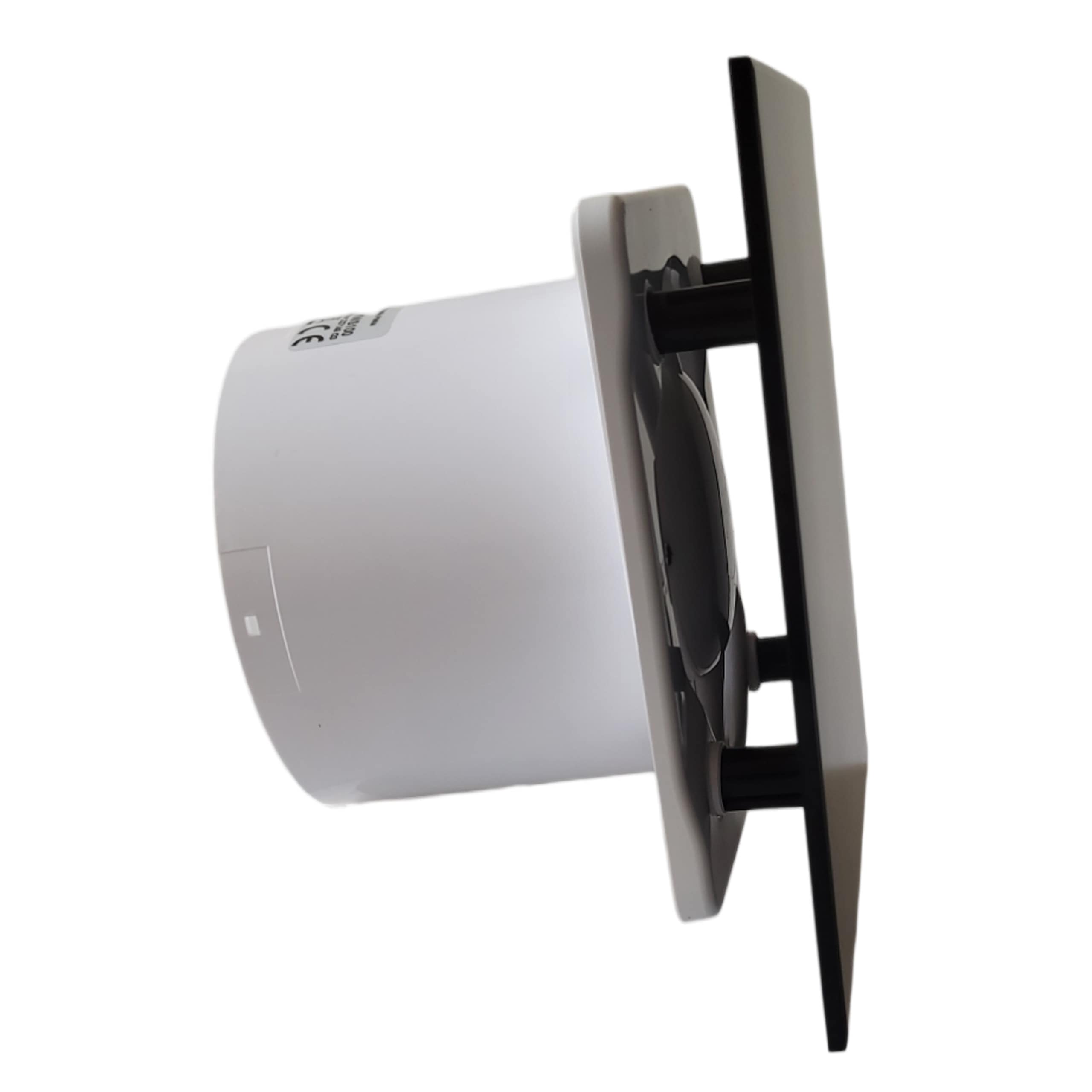

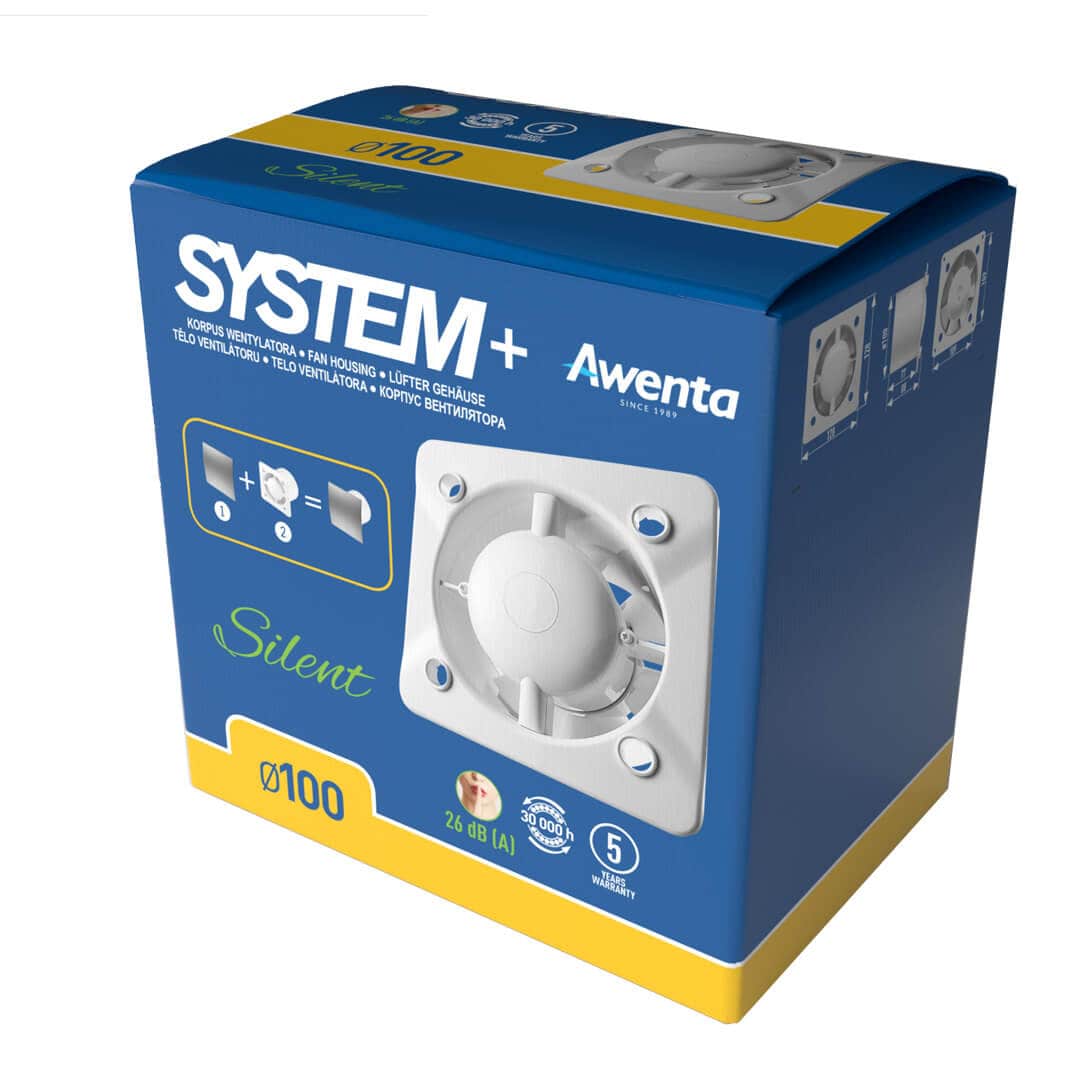

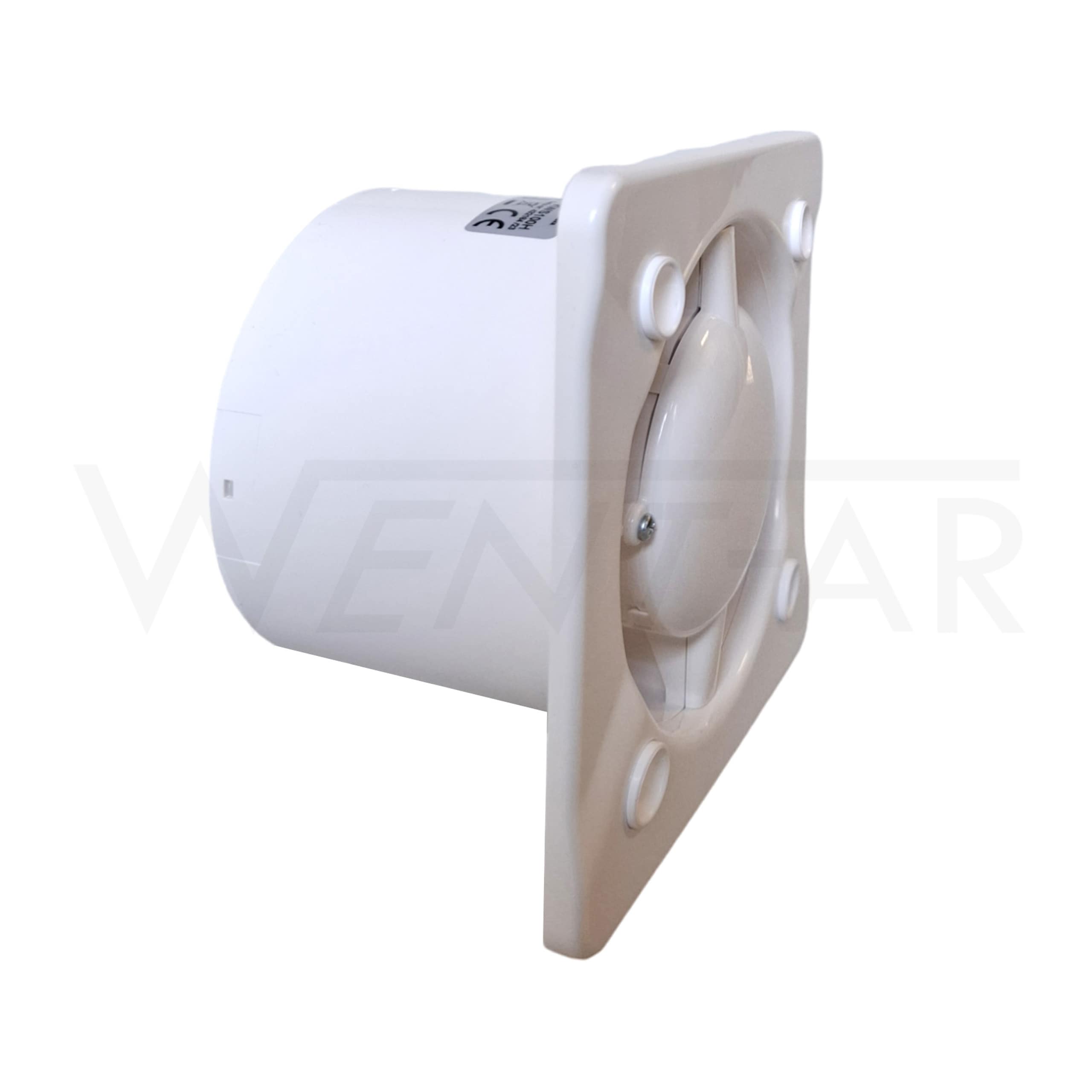

Korpus wentylatora i panel występują oddzielnie. Do korpusu wentylatora należy samodzielnie przymocować panel. Instalacja jest bardzo prosta - panel mocowany jest za pomocą specjalnych zatrzasków.

System Easy Clip umożliwia łatwy montaż i demontaż panelu wentylatora bez konieczności użycia narzędzi, znacznie skracając czas montażu i czynności konserwacyjnych urządzenia.

Niezawodny silnik z łożyskami kulkowymi, o niskim poborze energii.

Zastosowanie łożysk kulkowych zapewnia minimum 30 000 godzin nieprzerwanej pracy wentylatora oraz pozwala na montaż wentylatora pod dowolnym kątem (ściana / sufit).

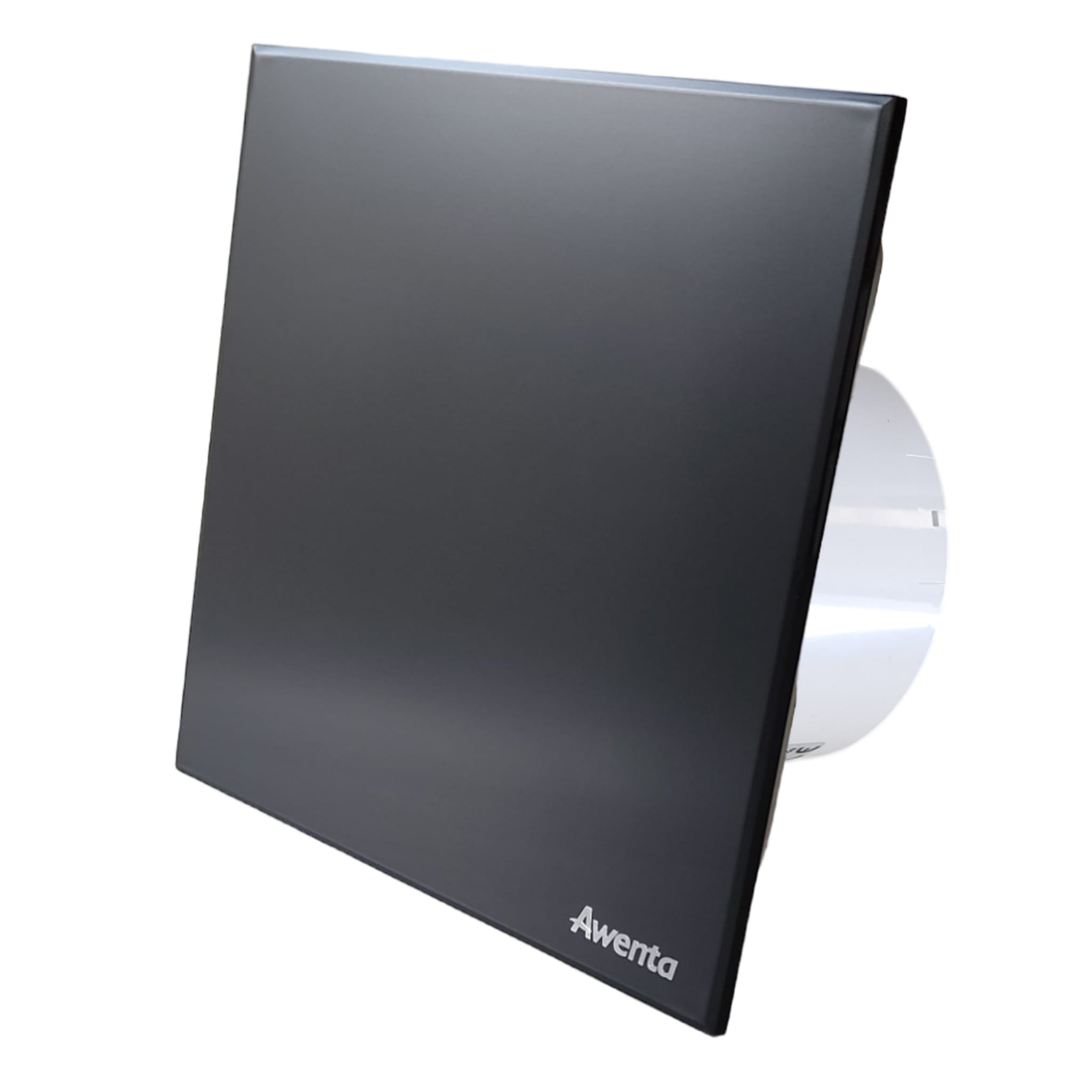

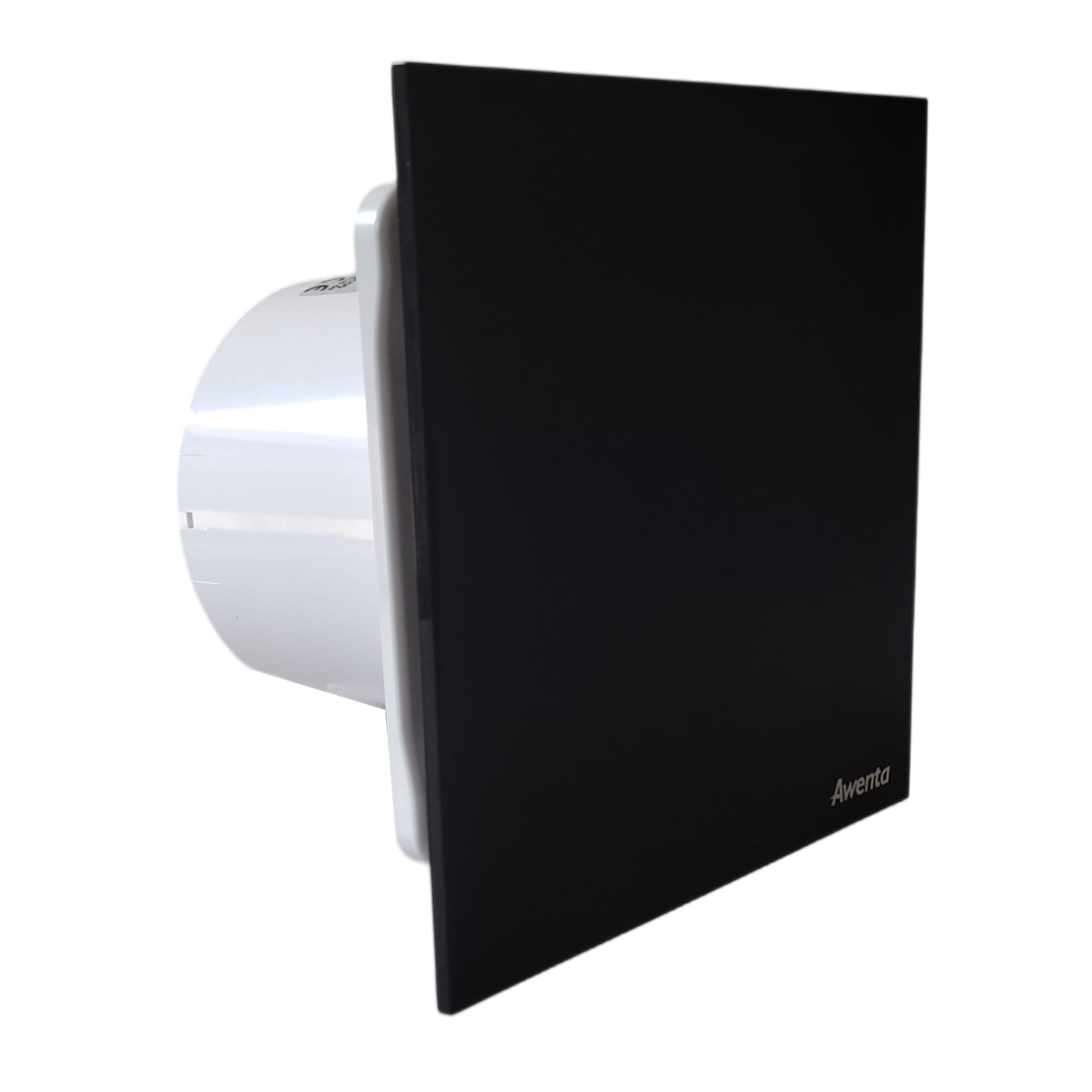

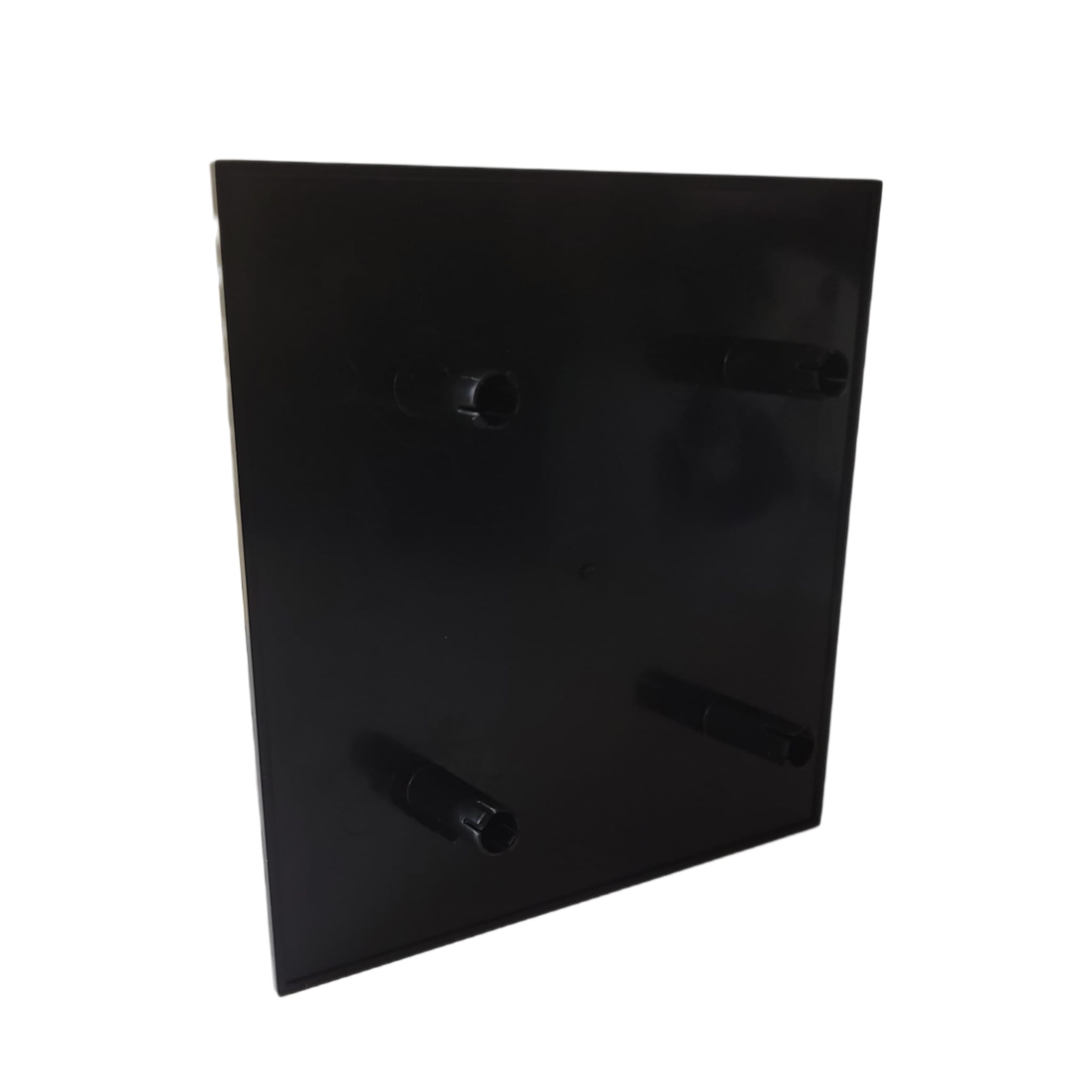

Płaski panel Trax w kolorze czarnym matowym jest elegancki, minimalistyczny i z łatwością można go dopasować do wielu aranżacji.

Panel Trax sprawia, że wentylator jest nie tylko elementem użytkowym, ale również dekoracyjnym.

Panel wykonany jest z wysokogatunkowego tworzywa ABS w kolorze czarny mat.

Dzięki zastosowaniu nowoczesnej technologii oraz specjalnie zaprojektowanej konstrukcji śmigła wentylator pracuje bardzo cicho - poziom głośności 26 dB(A).

 Wentylator zapewni właściwą wentylację niewielkich pomieszczeń domowych, biurowych i użytkowych.

Przeznaczony do montażu bezpośrednio w otworze szybu wentylacyjnego lub w połączeniu z krótkim kanałem wentylacyjnym o średnicy 100 mm.

Mocowany do powierzchni ściany lub sufitu za pomocą wkrętów szybkiego montażu (w zestawie).

Wentylator z czujnikiem wilgotności i wyłącznikiem czasowym

Czujnik wilgotności powietrza (higrostat) wykrywa wilgoć w zakresie od 40% do 90% wilgotności względnej. Minimalny czas opóźnienia wyłączenia to 3 minuty, natomiast maksymalny czas to 30 minut.

Wentylator w zależności od sposobu podłączenia uruchamia się automatycznie w wyniku wykrycia wilgotności w pomieszczeniu lub zostaje uruchomiony manualnie włącznikiem światła będącym elementem instalacji elektrycznej budynku (włącznik nie wchodzi w skład urządzenia).

• Uruchomienie automatyczne - Podłączenie z niepełną funkcjonalnością wentylatora:
  Wentylator należy podłączyć na stałe do zasilania dwużyłowego.

  Przewód fazowy (z napięciem, zazwyczaj przewód w kolorze brązowym) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą L. Przewód fazowy doprowadzony do zacisku L powinien być poprowadzony bezpośrednio z puszki. Jest to faza zasilająca. Przewód zerowy (zazwyczaj przewód w kolorze niebieskim) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą N.

  Przy takim podłączeniu wentylator będzie działał w trybie bezobsługowym tzn. będzie uruchamiał się samoczynnie w momencie wykrycia podniesionego poziomu wilgotności w pomieszczeniu, bez możliwości uruchomienia wentylatora manualnie przez użytkownika. Wentylator wyłączy się po upływie czasu określonego na potencjometrze T, który będzie liczony dopiero od chwili spadku poziomu wilgotności w pomieszczeniu poniżej wartości ustawionej na potencjometrze H.




• Uruchomienie manualne - Podłączenie z pełną funkcjonalnością wentylatora:
  Aby w pełni wykorzystać funkcje wentylatora, należy urządzenie podłączyć do instalacji trzyprzewodowej z włącznikiem zewnętrznym np. włącznikiem światła.

  Przewód fazowy (z napięciem, zazwyczaj przewód w kolorze brązowym) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą L. Przewód fazowy doprowadzony do zacisku L powinien być poprowadzony bezpośrednio z puszki. Jest to faza zasilająca. Przewód zerowy (zazwyczaj przewód w kolorze niebieskim) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą N. Do zacisku na układzie elektronicznym wentylatora opatrzonego literą T podłączamy również przewód fazowy ten sam co do zacisku L ale poprowadzony przez włącznik światła lub oddzielny włącznik który będzie uruchamiał wentylator. Jest to tak zwana faza uruchamiająca dająca impuls wentylatorowi do uruchomienia się.

  Przy takim podłączeniu wentylator będzie uruchamiał się automatycznie w momencie wykrycia podniesionego poziomu wilgotności w danym pomieszczeniu oraz będzie możliwość uruchomienia wentylatora manualnie za pomocą włącznika światła. Opóźnienie czasu wyłączenia – timer, zostanie uruchomione w momencie wyłączenia włącznika światła, o ile poziom wilgotności w pomieszczeniu będzie poniżej wartości ustawionej na potencjometrze H. Układ wykrywania wilgotności jest układem nadrzędnym.

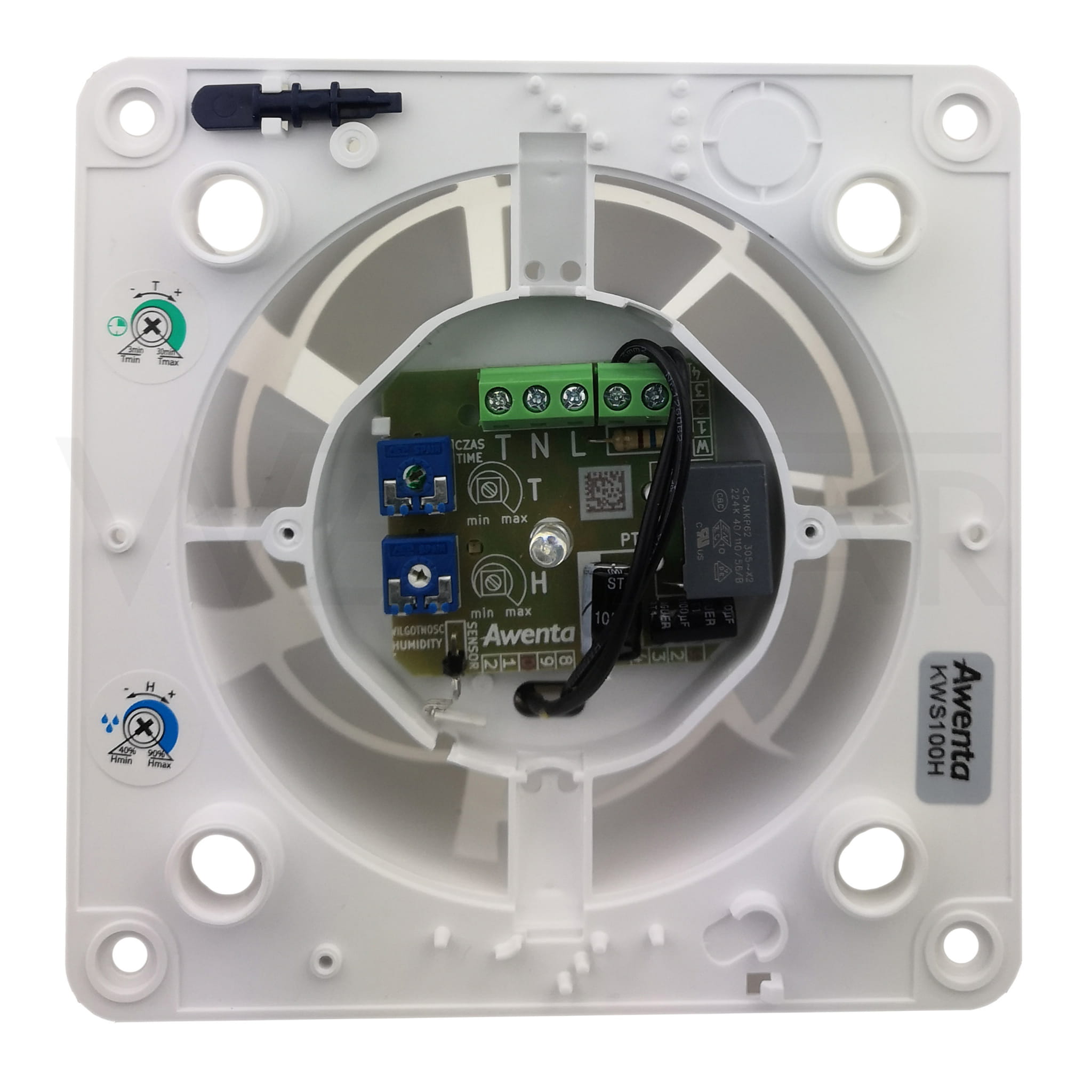

Na układzie elektronicznym wentylatora, obok potencjometru H, którym regulujemy czułość czujnika wilgotności, umieszczona jest dioda, która  wskazuje czy wentylator wykrył wilgotność czy nie. Jeśli dioda świeci się na zielono oznacza to, że poziom wilgoci w pomieszczeniu jest wyższy, niż poziom wilgoci ustawiony na potencjometrze. Od momentu zgaśnięcia zielonej diody, wentylator zaczyna odliczać zwłokę opóźnienia wyłączenia.

Czujnik wilgotności wykrywa wilgoć w zakresie od 40% do 90% wilgotności względnej.
Gdy poziom wilgotności w pomieszczeniu jest większy niż 90% wentylator się nie wyłączy.
Gdy poziom wilgotności w pomieszczeniu jest mniejszy niż 40% wentylator samoczynnie się nie włączy.

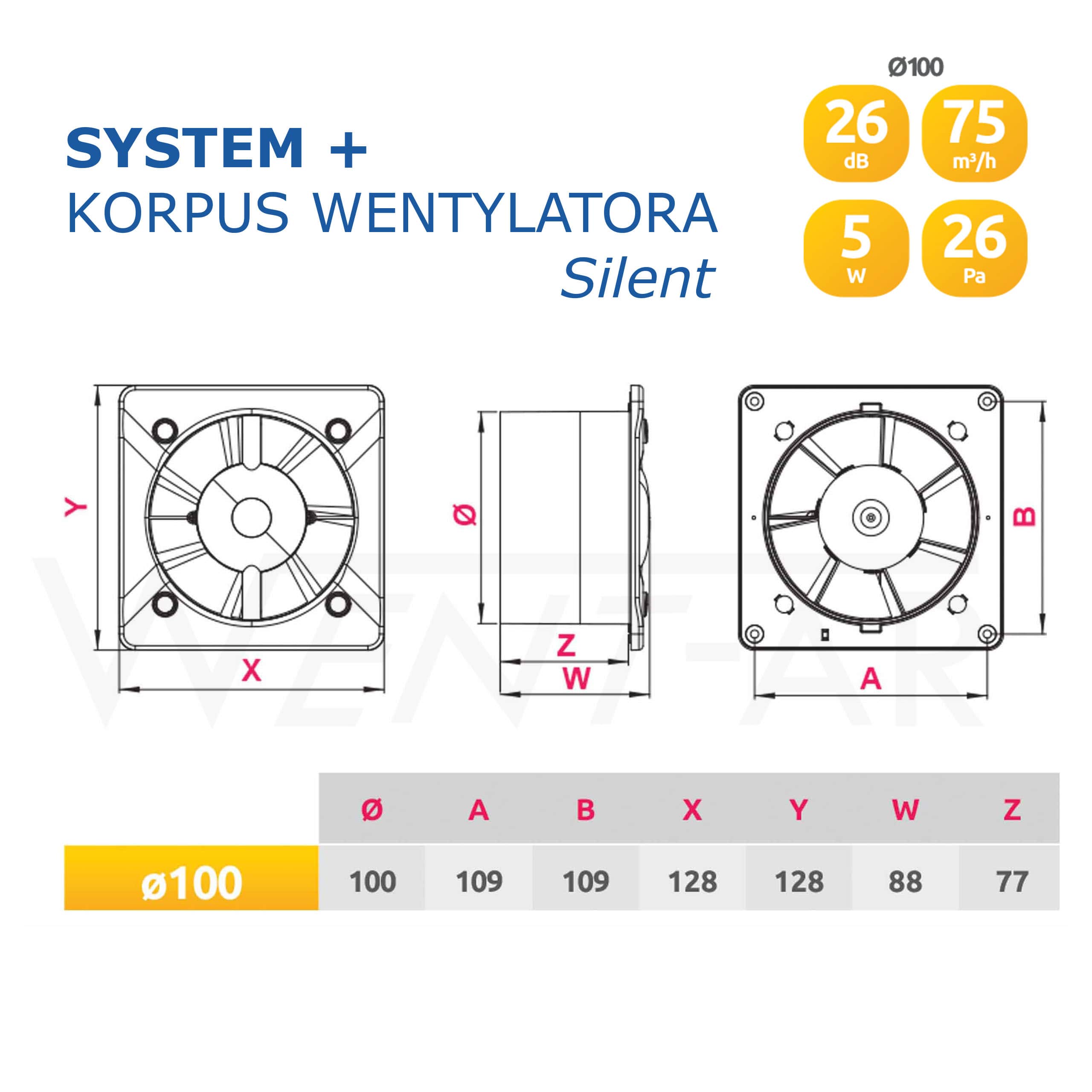

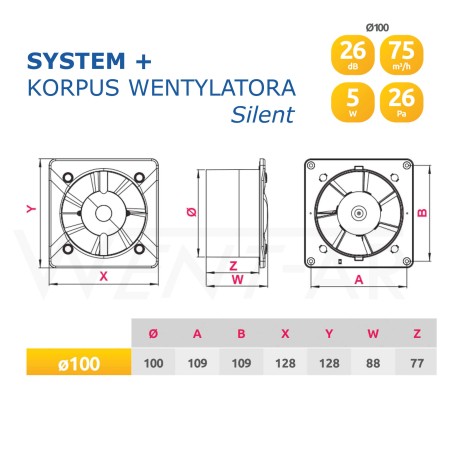

• Wentylator posiada przyłączenie do kanału wentylacyjnego o średnicy - 100 mm

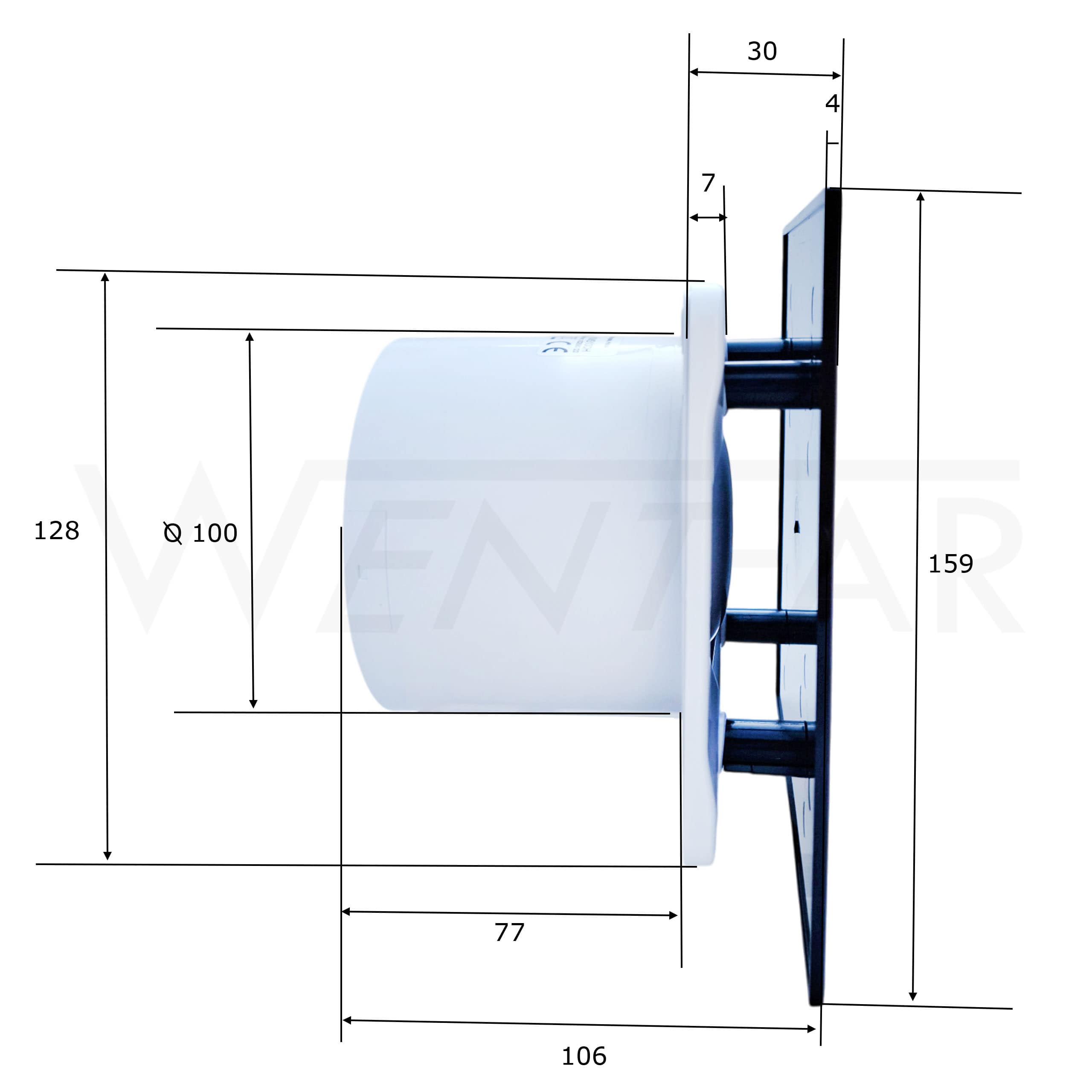

• Głębokość montażu / długość kołnierza wentylatora - 77 mm


• Rozstaw otworów montażowych wentylatora - 109 x 109 mm


• Panel - wymiar zewnętrzny - 159 x 159 mm


Do wentylatora można dodatkowo zakupić zawór zwrotny.
Zadaniem zaworów zwrotnych jest zapobieganie efektowi ciągu wstecznego, który pojawia się wskutek zawiewania wiatru lub gdy temperatura na zewnątrz budynku jest wyższa niż w jego wnętrzu.
Zawory zwrotne mają swoje zastosowanie również w instalacjach wentylacyjnych, gdzie kilka pomieszczeń posiada wspólny kanał wentylacyjny.

Zobacz produkt

Korpus wentylator SILENT KWS - objęty jest 5-cio letnią gwarancją producenta.
