Wentylator sufitowy z czujnikiem wilgotności - Trox WXT CZ

Wentylator łazienkowy

Wentylator sufitowy z czujnikiem wilgotności i wyłącznikiem czasowym

Awenta - TROX WXT 100 H CZ

Wentylatory sufitowe technologicznie bazują na wentylatorach klasycznych przeznaczonych do wspomagania wentylacji w pomieszczeniach mieszkalnych i użytkowych. Dyskretna zewnętrzna konstrukcja i zaokrąglony kształt dedykują produkty tej linii do zamontowania w suficie, jednak zainstalowane w ścianie działają równie skutecznie.

Wentylator TROX znajduje zastosowanie w wentylacji wywiewnej pomieszczeń domowych, węzłów sanitarnych, łazienek.

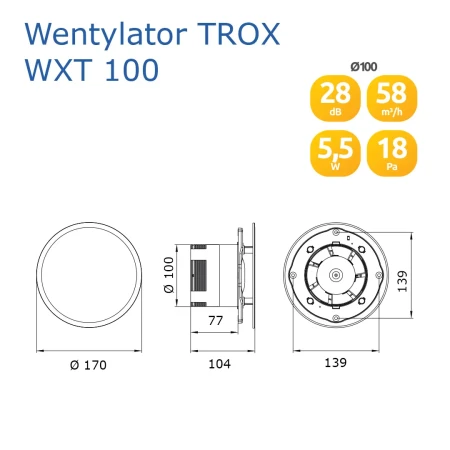

Króciec wylotowy pozwala wmontować wentylator w ciąg wentylacyjny lub przyłączyć do kanału wentylacyjnego o średnicy Ø 100 mm (model WXT 100 H CZ).
Wentylator mocowany jest do powierzchni za pomocą wkrętów szybkiego montażu (w zestawie).


Niezawodny silnik na łożyskach kulkowych.
Zastosowanie łożysk kulkowych zapewnia minimum 30 000 godzin nieprzerwanej pracy wentylatora.

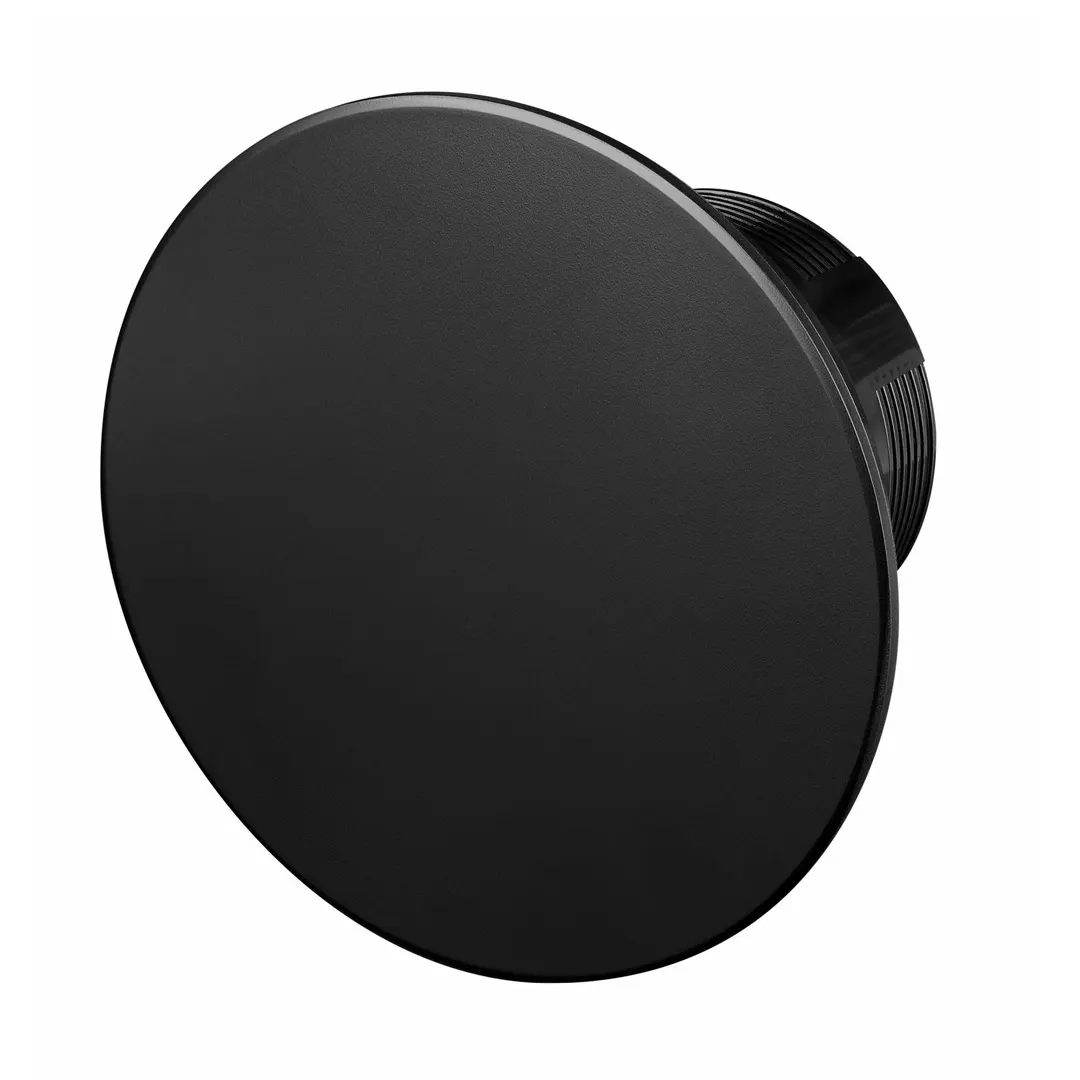

Obudowa wykonana z wysokogatunkowego tworzywa sztucznego ABS w kolorze czarnym.

Panel wentylatora Trox wykonany jest z wysokogatunkowego tworzywa ABS w kolorze czarnym.
Okrągły, płaski panel jest elegancki, minimalistyczny i z łatwością można go dopasować do wielu aranżacji.


Wentylator z czujnikiem wilgotności - higrostatem i wyłącznikiem czasowym - timerem

Czujnik wilgotności powietrza (higrostat) wykrywa wilgoć w zakresie od 40% do 90% wilgotności względnej. Minimalny czas opóźnienia wyłączenia to 3 minuty, natomiast maksymalny czas to 30 minut.

Wentylator w zależności od sposobu podłączenia uruchamia się automatycznie w wyniku wykrycia wilgotności w pomieszczeniu lub zostaje uruchomiony manualnie włącznikiem światła będącym elementem instalacji elektrycznej budynku (włącznik nie wchodzi w skład urządzenia).

• Uruchomienie automatyczne - Podłączenie z niepełną funkcjonalnością wentylatora:
  Wentylator należy podłączyć na stałe do zasilania dwużyłowego.




  Przewód fazowy (z napięciem, zazwyczaj przewód w kolorze brązowym) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą L. Przewód fazowy doprowadzony do zacisku L powinien być poprowadzony bezpośrednio z puszki. Jest to faza zasilająca. Przewód zerowy (zazwyczaj przewód w kolorze niebieskim) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą N.
  Przy takim podłączeniu wentylator będzie działał w trybie bezobsługowym tzn. będzie uruchamiał się samoczynnie w momencie wykrycia podniesionego poziomu wilgotności w pomieszczeniu, bez możliwości uruchomienia wentylatora manualnie przez użytkownika. Wentylator wyłączy się po upływie czasu określonego na potencjometrze T, który będzie liczony dopiero od chwili spadku poziomu wilgotności w pomieszczeniu poniżej wartości ustawionej na potencjometrze H.


• Uruchomienie manualne - Podłączenie z pełną funkcjonalnością wentylatora:
  Aby w pełni wykorzystać funkcje wentylatora, należy urządzenie podłączyć do instalacji trzyprzewodowej z włącznikiem zewnętrznym np. włącznikiem światła.




  Przewód fazowy (z napięciem, zazwyczaj przewód w kolorze brązowym) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą L. Przewód fazowy doprowadzony do zacisku L powinien być poprowadzony bezpośrednio z puszki. Jest to faza zasilająca. Przewód zerowy (zazwyczaj przewód w kolorze niebieskim) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą N. Do zacisku na układzie elektronicznym wentylatora opatrzonego literą T podłączamy również przewód fazowy ten sam co do zacisku L ale poprowadzony przez włącznik światła, który będzie uruchamiał wentylator. Jest to tak zwana faza uruchamiająca dająca impuls wentylatorowi do uruchomienia się.
  Przy takim podłączeniu wentylator będzie uruchamiał się automatycznie w momencie wykrycia podniesionego poziomu wilgotności w danym pomieszczeniu oraz będzie możliwość uruchomienia wentylatora manualnie za pomocą włącznika światła. Opóźnienie czasu wyłączenia – timer, zostanie uruchomione w momencie wyłączenia włącznika światła, o ile poziom wilgotności w pomieszczeniu będzie poniżej wartości ustawionej na potencjometrze H. Układ wykrywania wilgotności jest układem nadrzędnym.

Na układzie elektronicznym wentylatora, obok potencjometru H, którym regulujemy czułość czujnika wilgotności, umieszczona jest dioda, która wskazuje czy wentylator wykrył wilgotność czy nie. Jeśli dioda świeci się na zielono oznacza to, że poziom wilgoci w pomieszczeniu jest wyższy, niż poziom wilgoci ustawiony na potencjometrze. Od momentu zgaśnięcia zielonej diody, wentylator zaczyna odliczać zwłokę opóźnienia wyłączenia.

Czujnik wilgotności wykrywa wilgoć w zakresie od 40% do 90% wilgotności względnej.
Gdy poziom wilgotności w pomieszczeniu jest większy niż 90% wentylator się nie wyłączy.
Gdy poziom wilgotności w pomieszczeniu jest mniejszy niż 40% wentylator samoczynnie się nie włączy.


Do wentylatora można dodatkowo zakupić zawór zwrotny.
Zadaniem zaworów zwrotnych jest zapobieganie efektowi ciągu wstecznego i utracie ciepła w okresie bezruchu wentylatora.
Zawory zwrotne mają swoje zastosowanie również w instalacjach wentylacyjnych, gdzie kilka pomieszczeń posiada wspólny kanał wentylacyjny.
Wentylator TROX jest kompatybilny z zaworem zwrotnym ZZ.

Wentylator TROX objęty jest 5-cio letnią gwarancją producenta.
