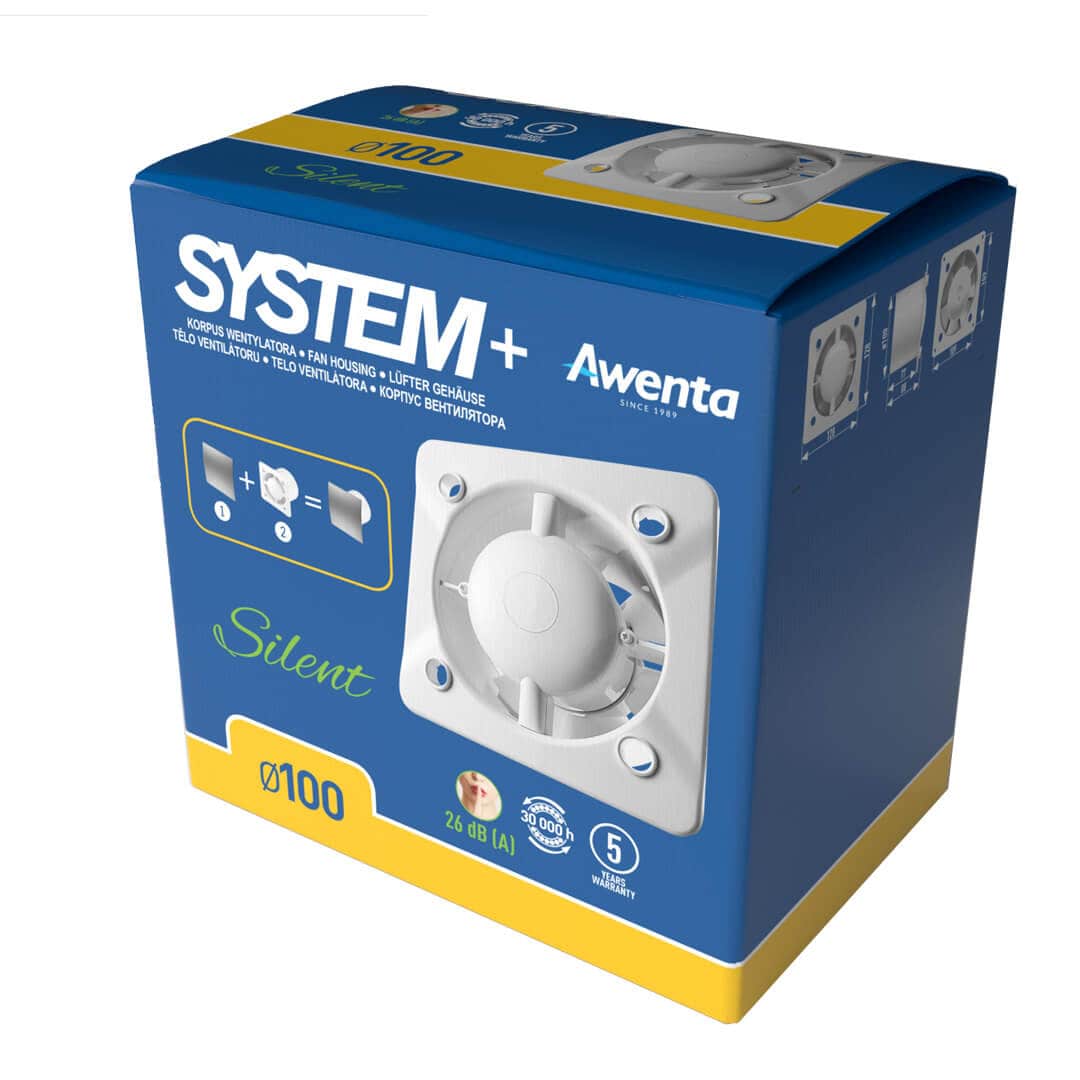

Cichy wentylator łazienkowy - z czujnikiem wilgoci - Silent KWS 100 H - z panelem Escudo PEI - k. inox
Opis
Wentylator łazienkowy
Silent KWS 100 H z panelem ESCUDO PEI 100
Cichy wentylator łazienkowy o średnicy przyłącza 100 mm, z dekoracyjnym panelem o lekko wypukłym kształcie w kolorze inox
Wentylator wyposażony w higrostat - czujnik wilgotności i timer - opóźnienie czasu wyłączenia.
Innowacyjny wentylator o nowoczesnej stylistyce, niskim zużyciu energii i bardzo cichej pracy.
Wydajność: 75 m³/h
Moc: 5 W
Poziom głośności: 26 dB(A)
Podłączenie do kanału o średnicy: 100 mm
Wymiary zewnętrzne (panel): 160 x 160 mm
Głębokość montażu: 77 mm
Wyposażenie: higrostat - czujnik wilgotności i timer - opóźnienie czasu wyłączenia
Kolor: korpus wentylatora - biały; front - inox

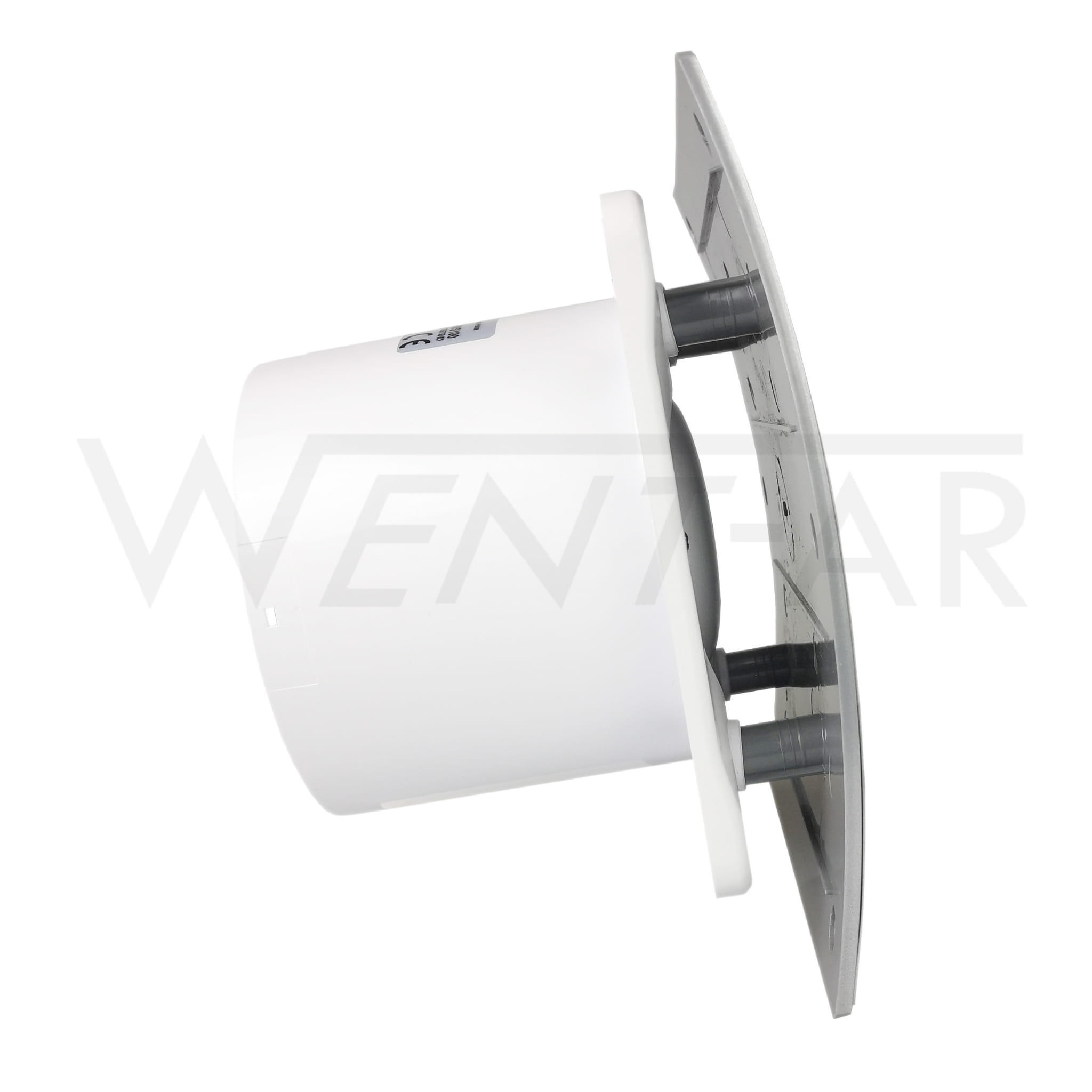

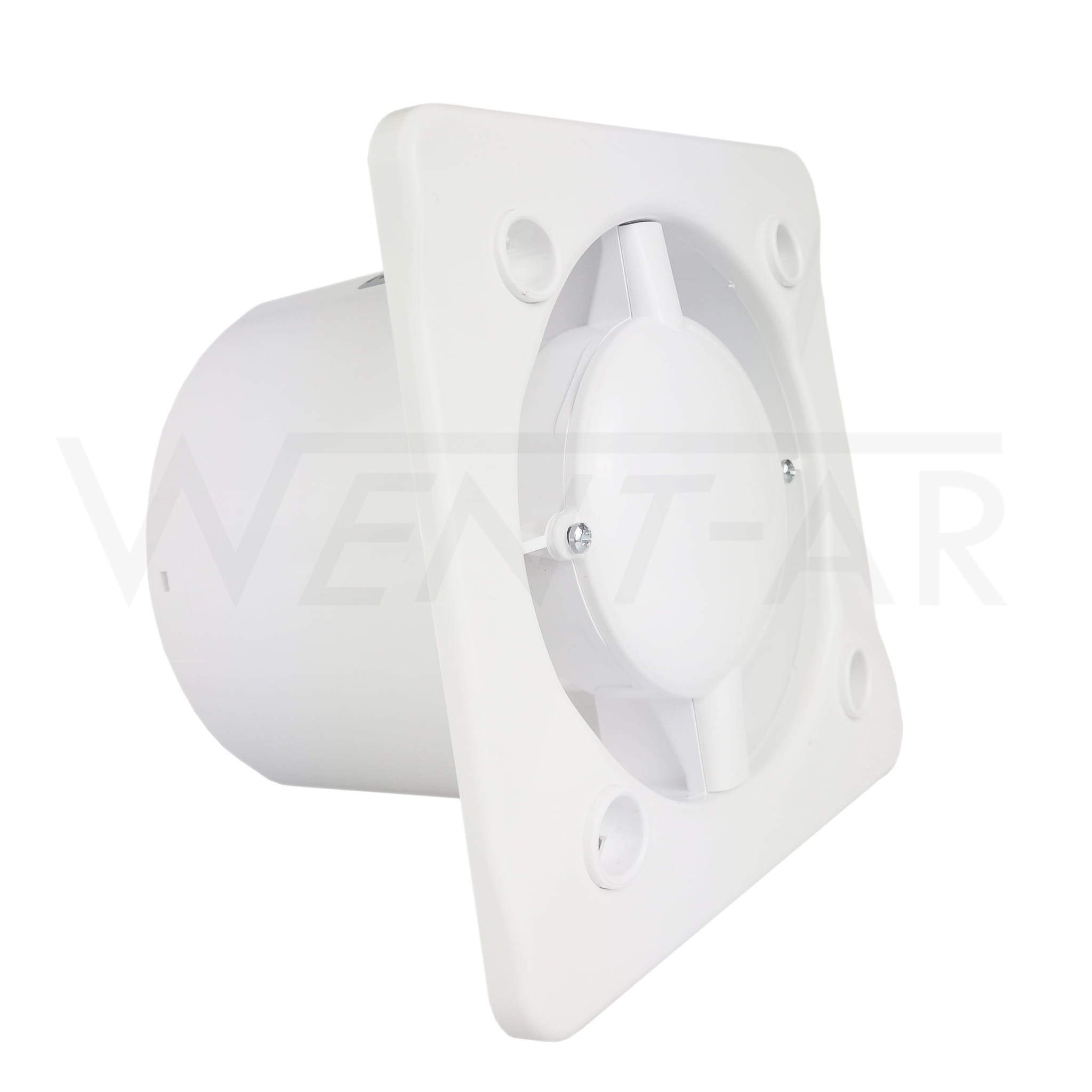

Korpus wentylatora i panel występują oddzielnie.
Do korpusu wentylatora należy samodzielnie przymocować panel.
Instalacja jest bardzo prosta - nie wymaga użycia żadnych narzędzi.

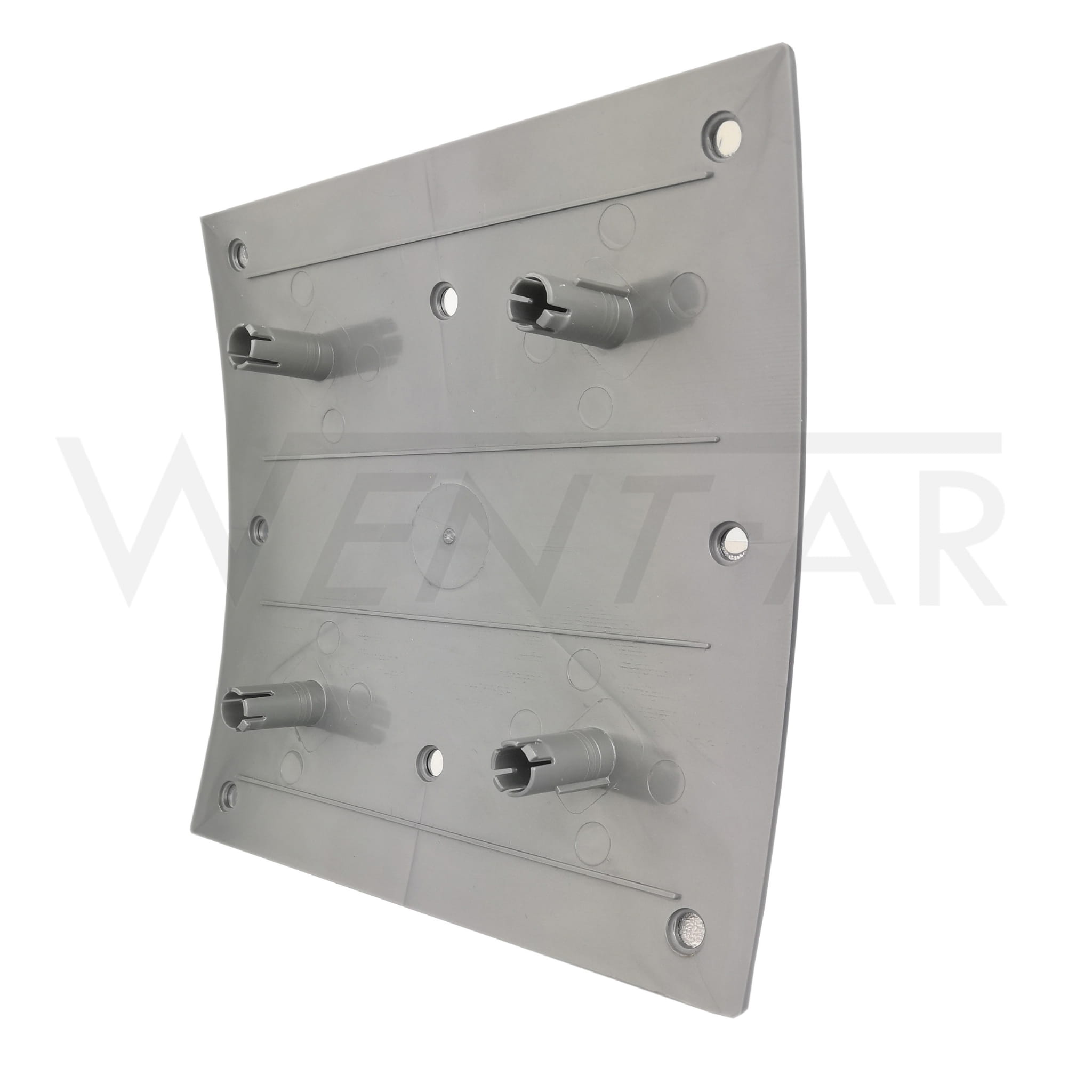

Panel montowany jest za pomocą specjalnych zatrzasków, co znacząco ułatwia utrzymanie elementów w czystości, jak również ich ewentualną wymianę w przypadku potrzeby przearanżowania wnętrza.
Niezawodny silnik na łożyskach kulkowych, o niskim poborze energii.
Zastosowanie łożysk kulkowych zapewnia minimum 30 000 godzin nieprzerwanej pracy wentylatora.

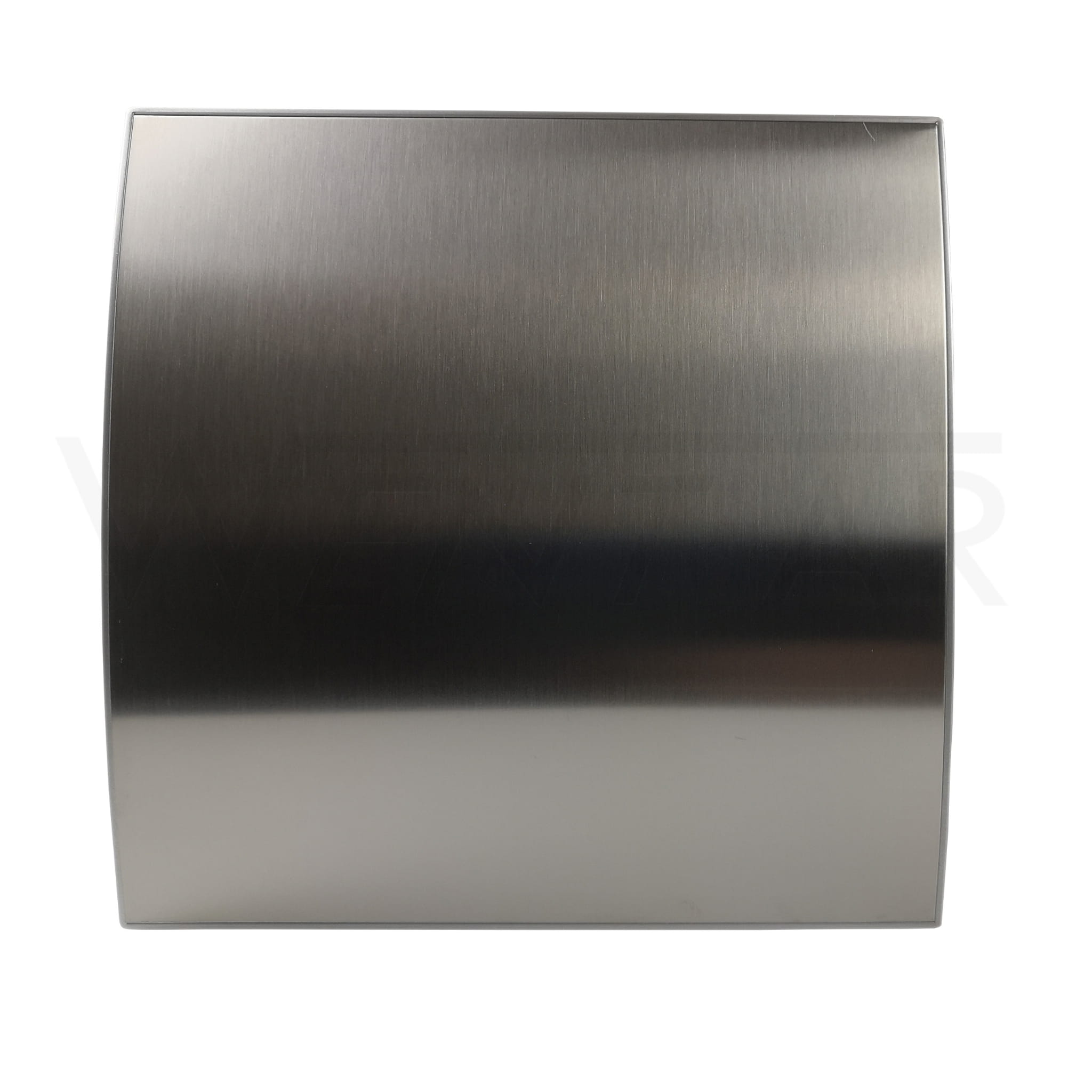

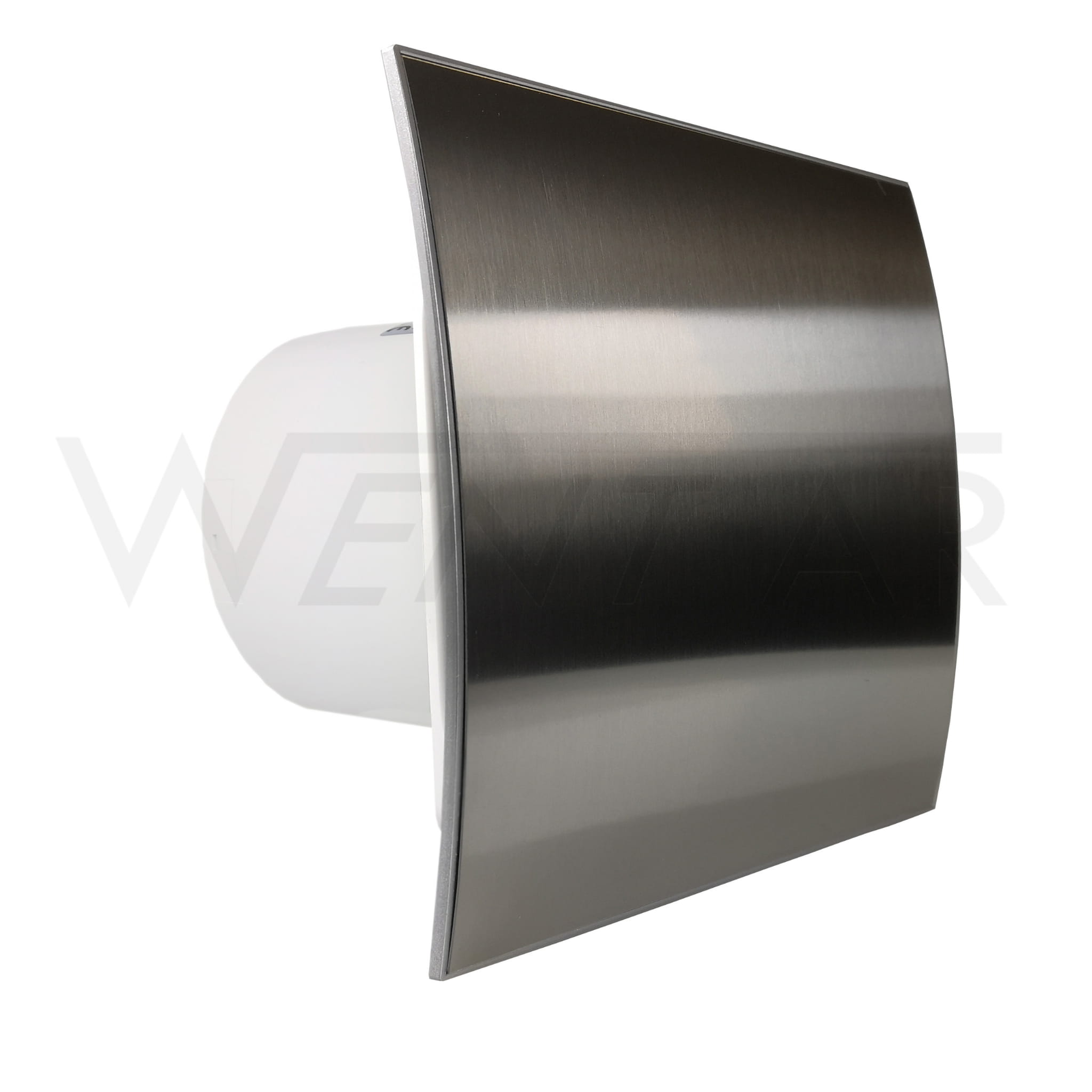

Panel Escudo w metalicznym kolorze inox, o lekko wygiętym kształcie, doskonale wkomponuje się do nowoczesnych wnętrz.
Podstawę panelu stanowi tworzywo ABS, zaś jego front pokrywa blacha ze szczotkowanej stali nierdzewnej - inox.
Cichy - Poziom głośności 26 dB(A)
Wentylator znajduje zastosowanie w wentylacji wywiewnej pomieszczeń domowych, biurowych, węzłów sanitarnych, łazienek, kuchni.
Średnica - wchodzący do kanału wentylacyjnego o średnicy ∅ 100 mm
Wentylator przeznaczony do montażu bezpośrednio w otworze szybu wentylacyjnego lub w połączeniu z krótkim kanałem wentylacyjnym o średnicy 100 mm
Mocowany do powierzchni ściany za pomocą wkrętów szybkiego montażu (w zestawie).
Wentylator z czujnikiem wilgoci i wyłącznikiem czasowym
Czujnik wilgotności powietrza (higrostat) wykrywa wilgoć w zakresie od 40% do 90% wilgotności względnej.
Minimalny czas opóźnienia wyłączenia to 3 minuty, natomiast maksymalny czas to 30 minut.
Wentylator w zależności od sposobu podłączenia uruchamia się automatycznie w wyniku wykrycia wilgotności w pomieszczeniu lub zostaje uruchomiony manualnie włącznikiem światła lub oddzielnym włącznikiem przeznaczonym dla wentylatora ( włącznik nie wchodzi w skład urządzenia).
- Podłączenie z pełną funkcjonalnością wentylatora:
Aby w pełni wykorzystać funkcje wentylatora, należy urządzenie podłączyć do instalacji trzyprzewodowej z włącznikiem zewnętrznym np. włącznikiem światła.
Przewód fazowy (z napięciem, zazwyczaj przewód w kolorze brązowym) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą L. Przewód fazowy doprowadzony do zacisku L powinien być poprowadzony bezpośrednio z puszki. Jest to faza zasilająca. Przewód zerowy (zazwyczaj przewód w kolorze niebieskim) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą N. Do zacisku na układzie elektronicznym wentylatora opatrzonego literą T podłączamy również przewód fazowy ten sam co do zacisku L ale poprowadzony przez włącznik światła lub oddzielny włącznik który będzie uruchamiał wentylator. Jest to tak zwana faza uruchamiająca dająca impuls wentylatorowi do uruchomienia się.
Przy takim podłączeniu wentylator będzie uruchamiał się automatycznie w momencie wykrycia podniesionego poziomu wilgotności w danym pomieszczeniu oraz będzie możliwość uruchomienia wentylatora manualnie za pomocą włącznika światła.
W przypadku gdy wentylator został uruchomiony dodatkowym włącznikiem, opóźnienie wyłączenia zostanie uruchomione w momencie wyłączenia włącznika. Natomiast gdy wentylator uruchomił się samoczynnie wykrywając podniesiony poziom wilgoci, opóźnienie wyłączenia zostanie uruchomione w momencie, gdy wilgoć z pomieszczenia zostanie usunięta i poziom tej wilgoci spadnie poniżej poziomu ustawionego na potencjometrze. - Podłączenie z niepełną funkcjonalnością wentylatora:
Wentylator należy podłączyć na stałe do zasilania dwużyłowego.
Przewód fazowy (z napięciem, zazwyczaj przewód w kolorze brązowym) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą L. Przewód fazowy doprowadzony do zacisku L powinien być poprowadzony bezpośrednio z puszki. Jest to faza zasilająca. Przewód zerowy (zazwyczaj przewód w kolorze niebieskim) należy podłączyć do zacisku na układzie elektronicznym wentylatora opatrzonego literą N.
Przy takim podłączeniu wentylator będzie działał w trybie bezobsługowym tzn. będzie uruchamiał się samoczynnie w momencie wykrycia podniesionego poziomu wilgoci w danym pomieszczeniu, bez możliwości uruchomienia wentylatora manualnie przez użytkownika np. włącznikiem światła.

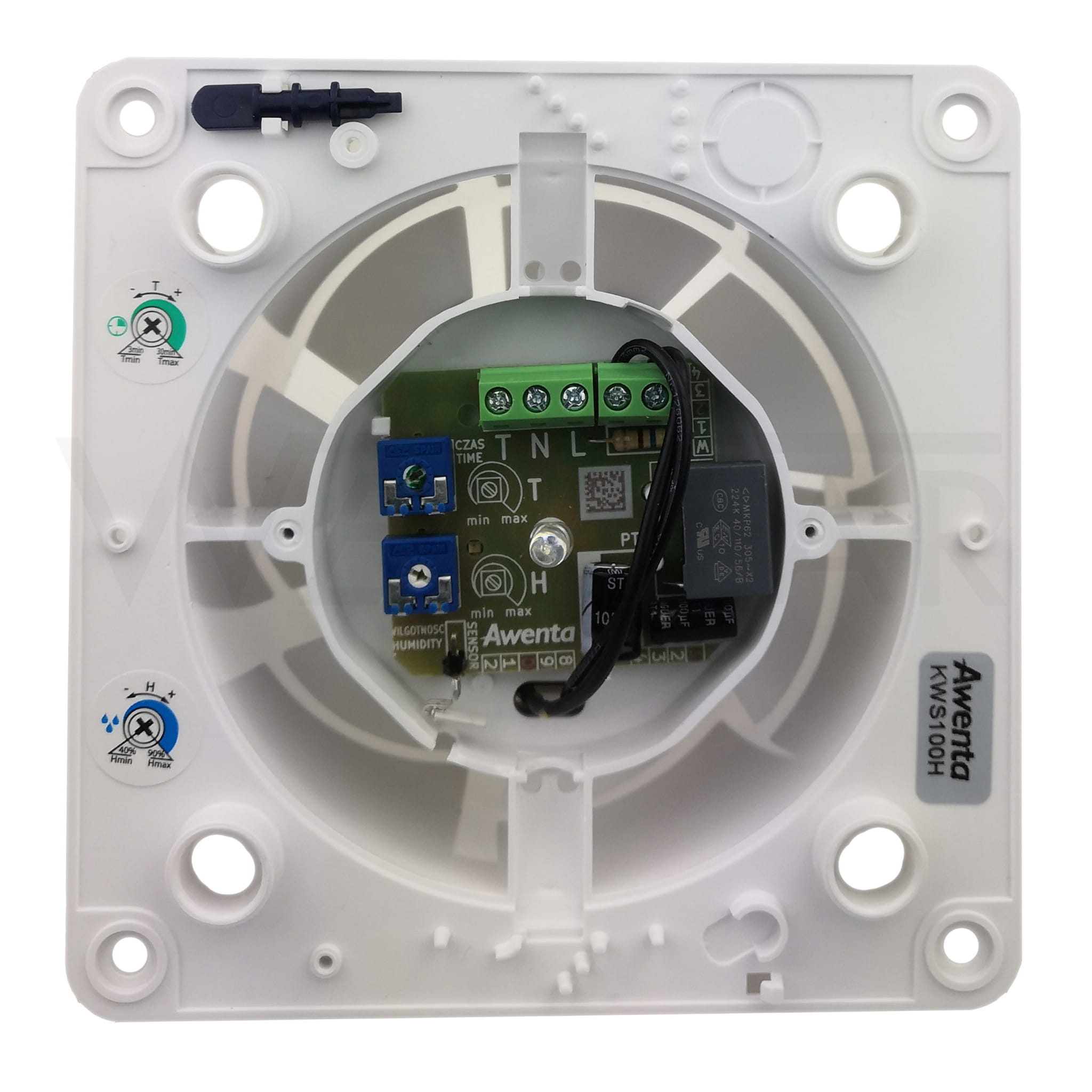

Na układzie elektronicznym wentylatora, obok potencjometru H, którym regulujemy czułość czujnika wilgoci, umieszczona jest dioda, która wskazuje czy wentylator wykrył wilgoć czy nie. Jeśli dioda świeci się na zielono oznacza to, że poziom wilgoci w pomieszczeniu jest wyższy, niż poziom wilgoci ustawiony na potencjometrze. Od momentu zgaśnięcia zielonej diody, wentylator zaczyna odliczać zwłokę opóźnienia wyłączenia.
Czujnik wilgoci wykrywa wilgoć w zakresie od 40% do 90% wilgotności względnej. Gdy poziom wilgotności w pomieszczeniu jest większy niż 90% wentylator się nie wyłączy. Gdy poziom wilgotności w pomieszczeniu jest mniejszy niż 40% wentylator samoczynnie się nie włączy.

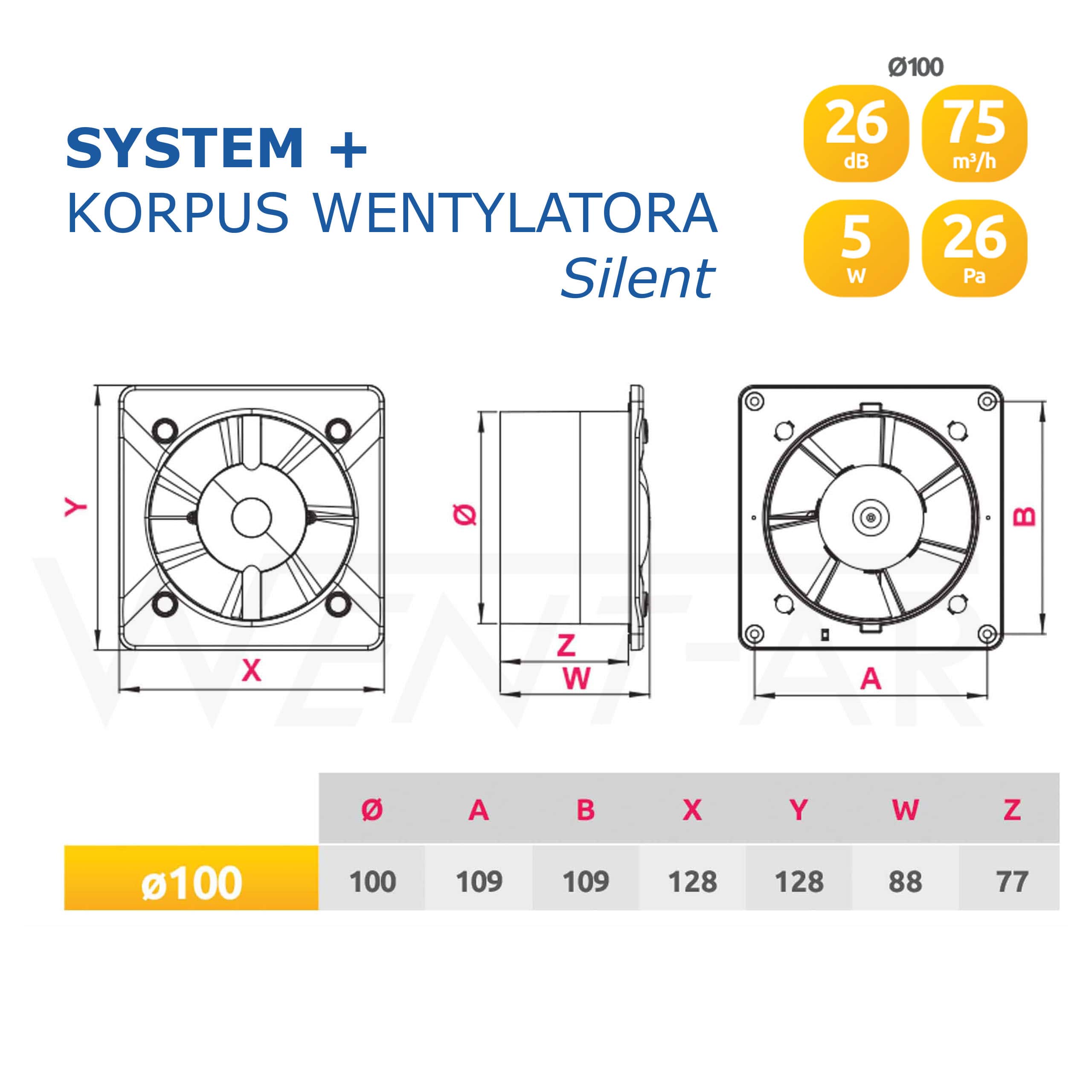

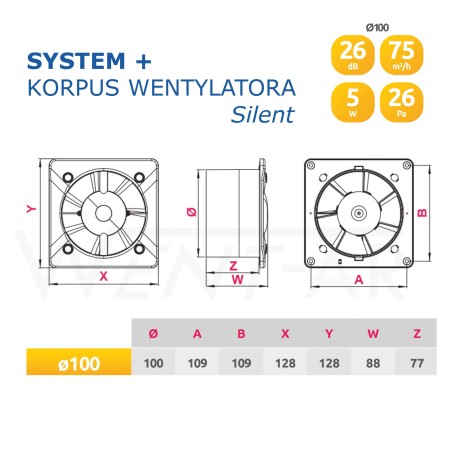

Szczegółowe wymiary oraz parametry wentylatora dostępne są w GALERII oraz zakładce DANE TECHNICZNE
Wentylator posiada przyłączenie do kanału wentylacyjnego o średnicy - 100 mm
Głębokość montażu / długość kołnierza wentylatora - 77 mm
Rozstaw otworów montażowych wentylatora - 109 x 109 mm

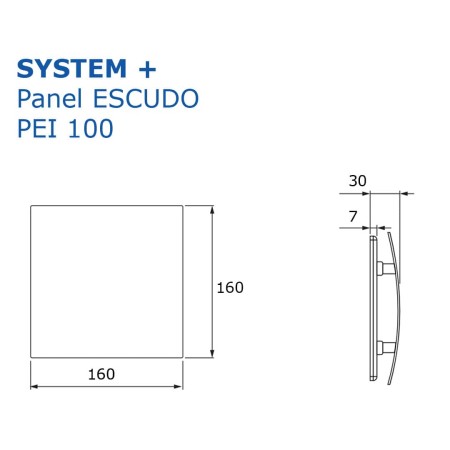

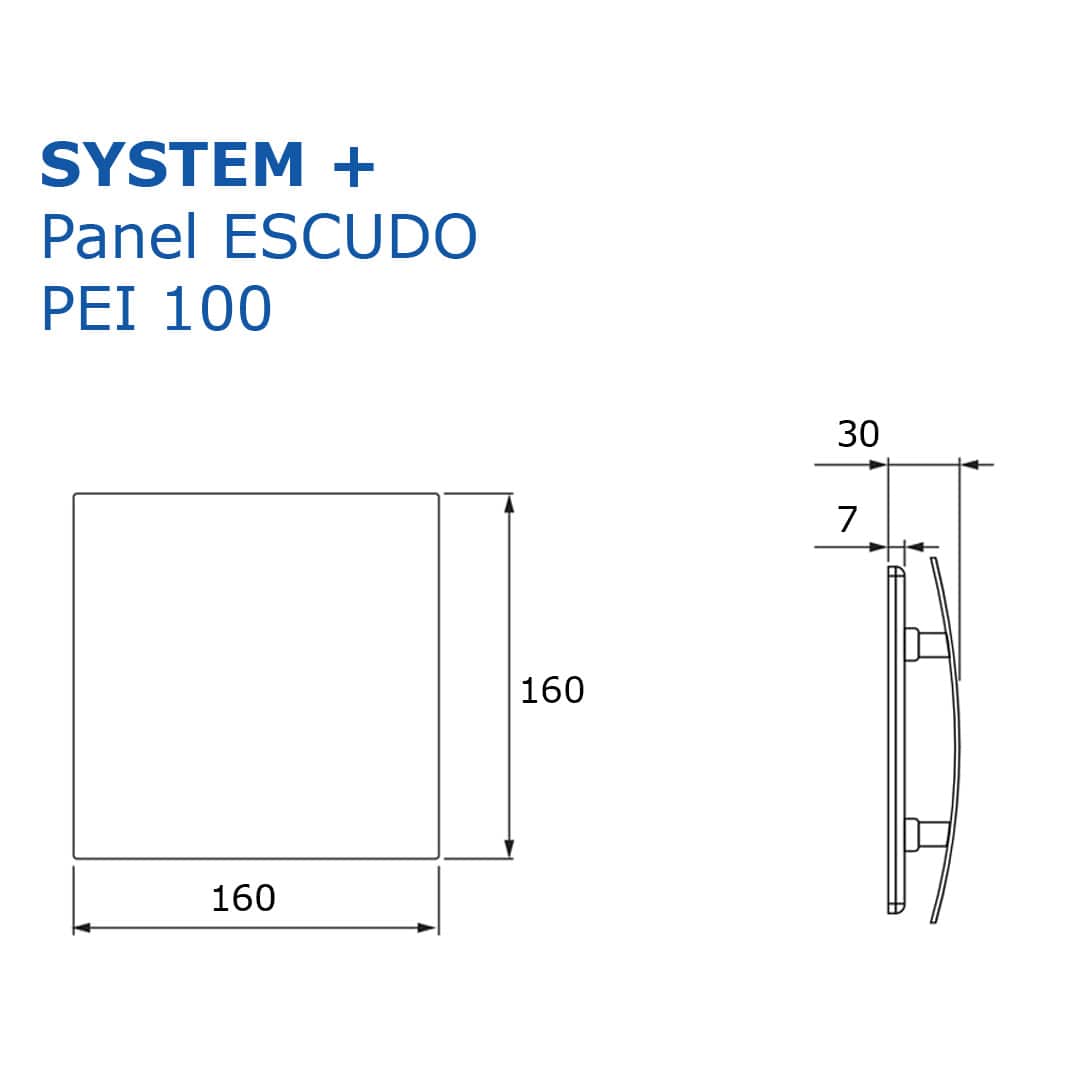

PANEL - wymiary zewnętrzne - 160 x 160 mm
Do wentylatora można dodatkowo zakupić zawór zwrotny,
zapobiegający cofaniu się powietrza i utracie ciepła podczas bezruchu wentylatora.
Korpus wentylator SILENT KWS - objęty jest 5-cio letnią gwarancją producenta.
Pliki do pobrania:
Dane techniczne
Model | SILENT KWS 100 H + panel Escudo PEI 100 |
Wydajność [m³/h] | 75 |
Moc [W] | 5 |
Głośność dB(A) | 26 |
Napięci [V] | 230 |
Stopień ochrony | IPX4 |
Podłączenie do kanału o średnicy [mm] | 100 |
Wymiary montażowe - wentylator [mm] | 109 x 109 |
Głębokość montażu [mm] | 77 |
Wymiary zewnętrzne - panel [mm] | 160 x 160 |
Montaż | ściana / sufit |
Gwarancja producenta | 5 lat |
